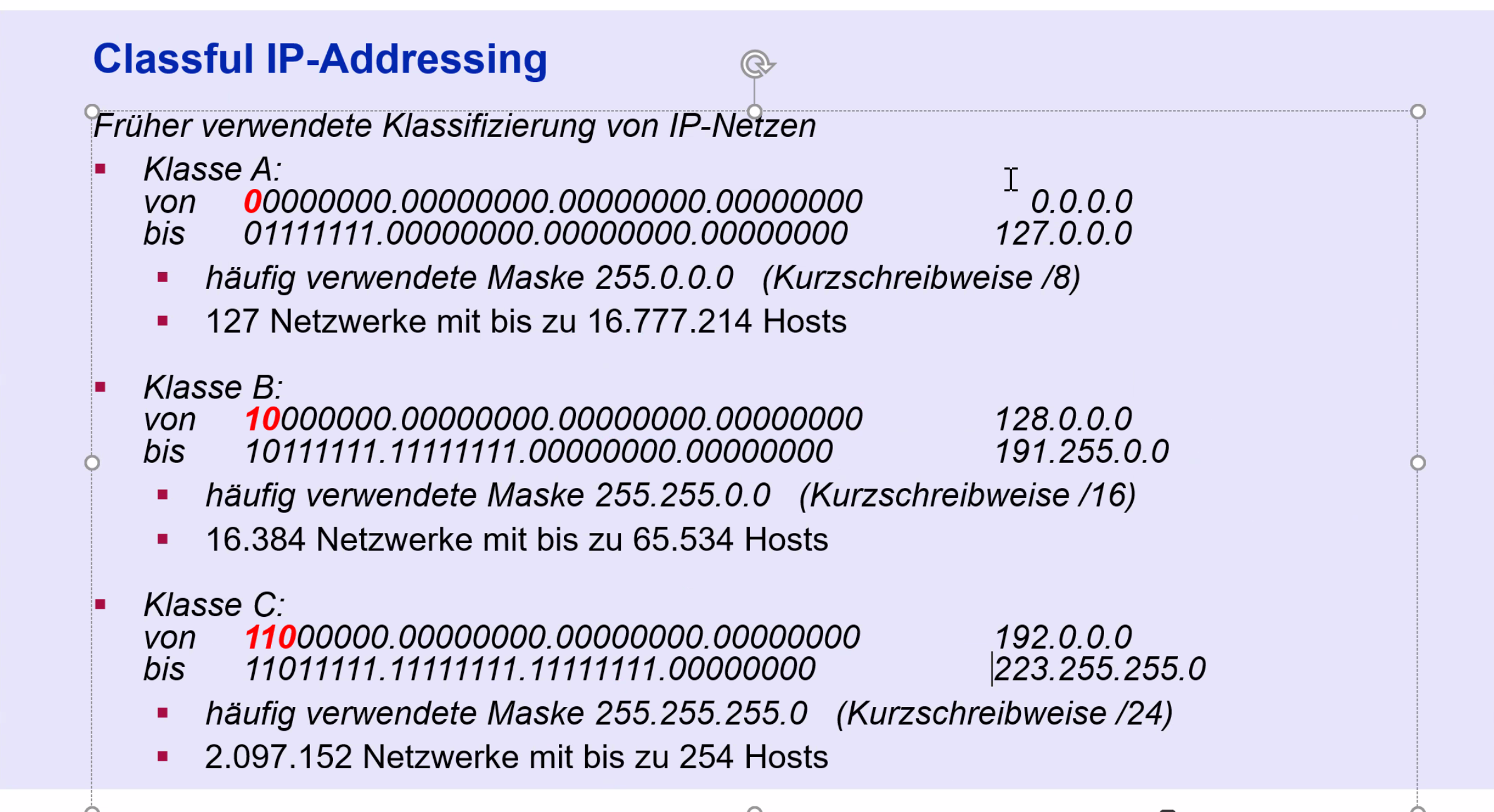

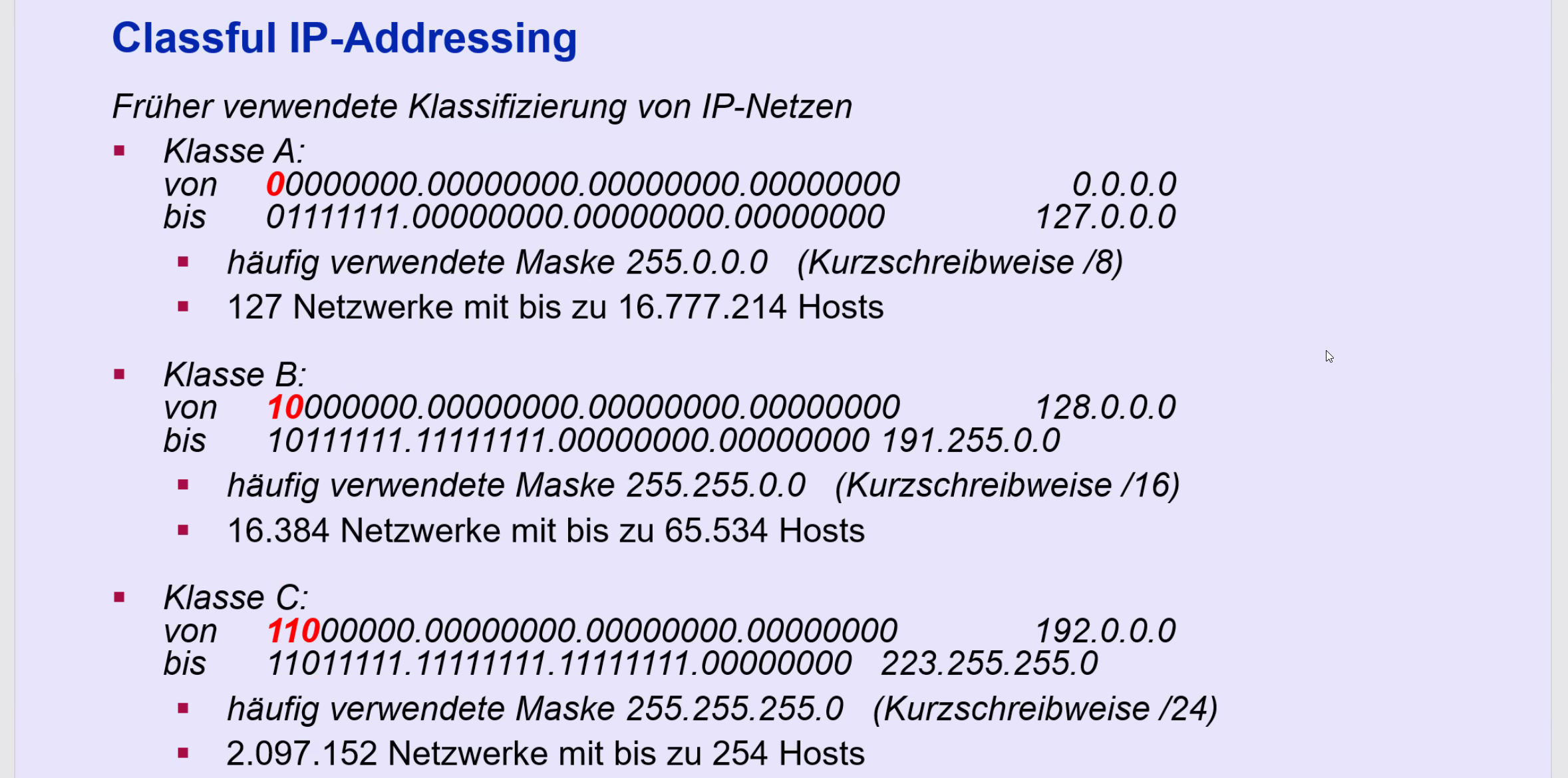

Rechnernetze

Mode	Description	Device Prompt
User Exec Mode	Mode allows access to only a limited number of basic monitoring commands It is often referred to as “view-only" mode	`Switch>` `Router>`
Privileged EXEC Mode	Mode allows access to all commands and features. The user can use any monitoring commands and execute configuration and management commands.	`Switch#` `Router#`

Ebenen des Editors

Ebene	Mode
`>`	User Exec Mode
`#`	Privileged Exec Mode
`conf)#`	Global Configuration Mode
`conf-if)#`	Special Configuration Mode

Navigation

> enable
# configure terminal
# exit
# end

Hilfe

?
Befehlsanfang ?
Befehl ? (Optionen incl Kurzbeschreibung)

User EXEC Commands

> ping
> show (limited)
> enable (enters privileged Mode)

Privileged Mode Commands

# all User EXEC Commands
# debug commands
# reload
# configure (enters global configuration mode)

Global Configuration Mode

conf)# hostname
conf)# enable secret

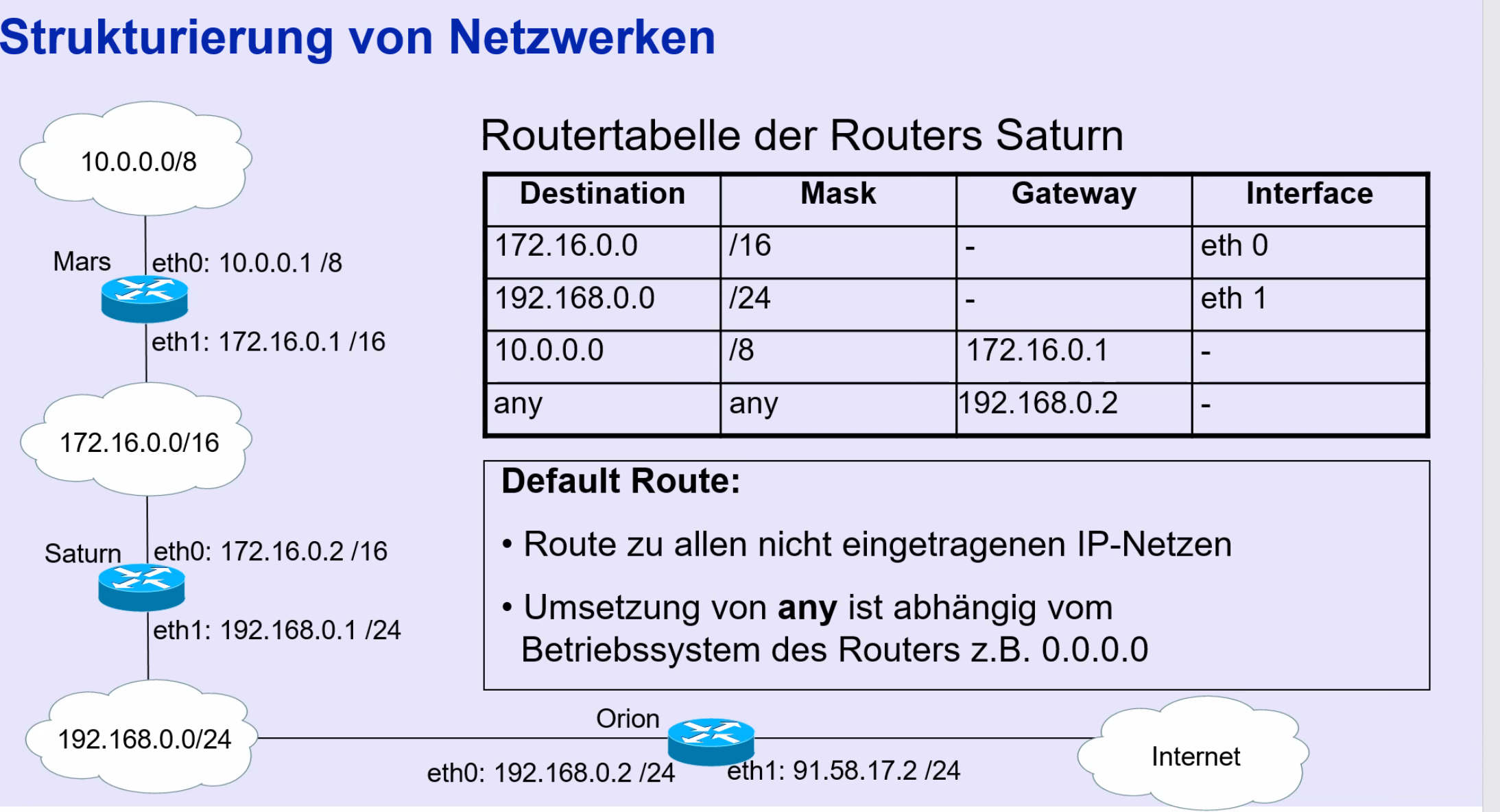

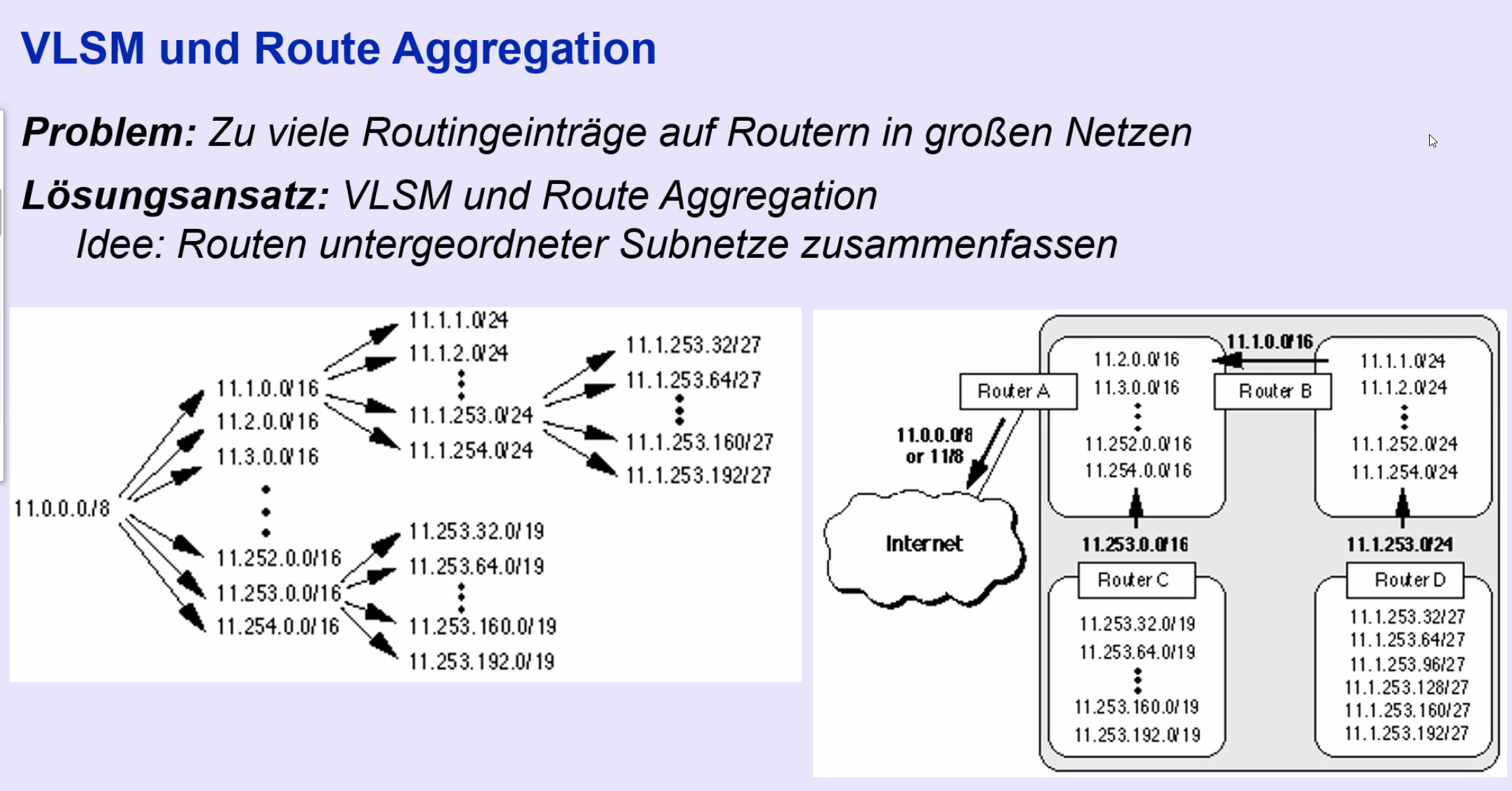

conf)# ip route

Enter special configuration mode for interface "config-if#"
conf)# interface    ethernet
                    serial
                    bri


Enter special configuration mode for router "config-router#"
conf)# router   rip
                ospf
                igrp
                etc...

Enter special configuration mode for line "config-line"
conf)# line vty
            console
            etc...

Interface Ethernet configuration Router(config-if)#

Enter special configuration mode for interface:
conf)# interface ethernet

config-if# ip address
config-if# ipx address
config-if# encapsulation
config-if# shutdown
config-if# no shutdown

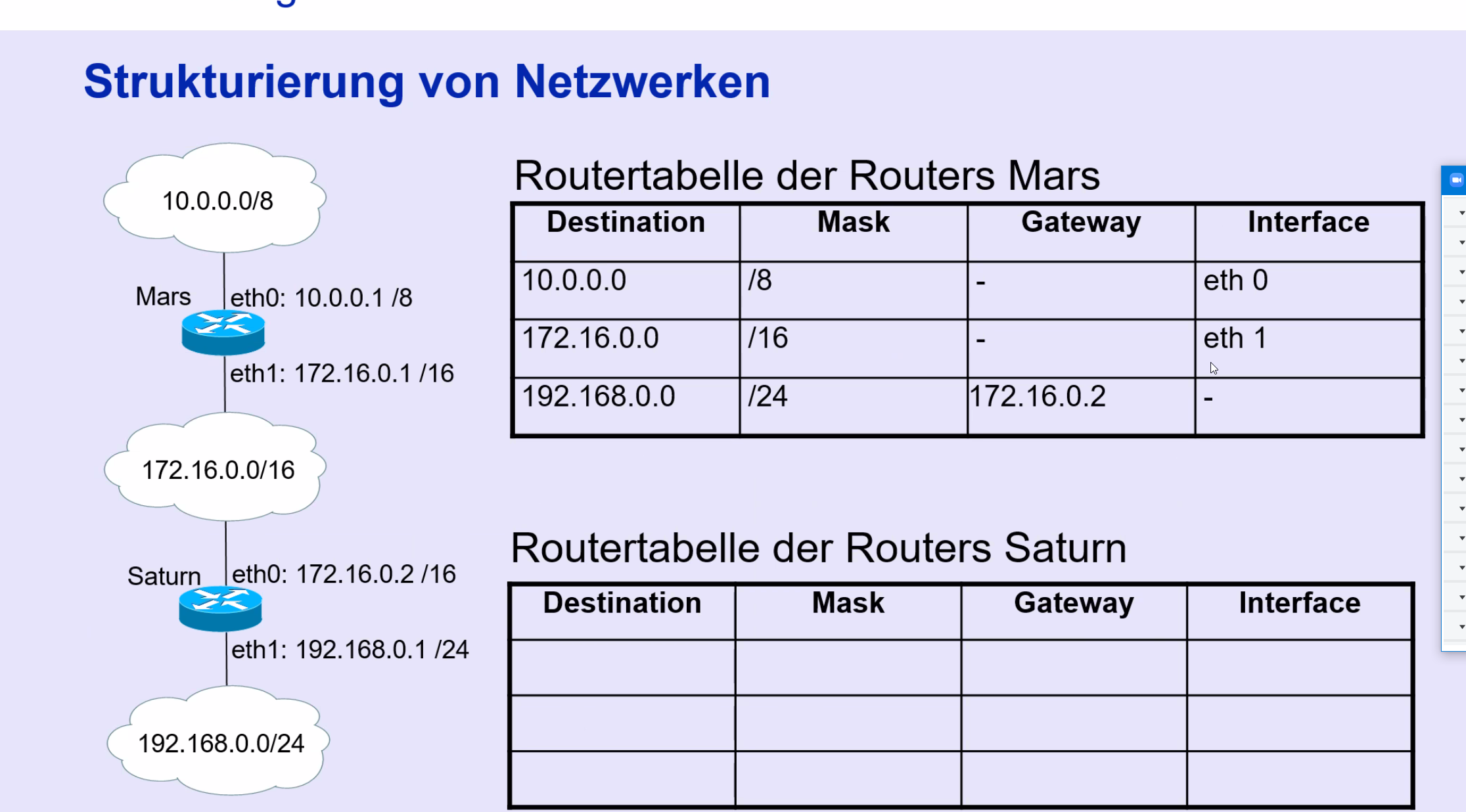

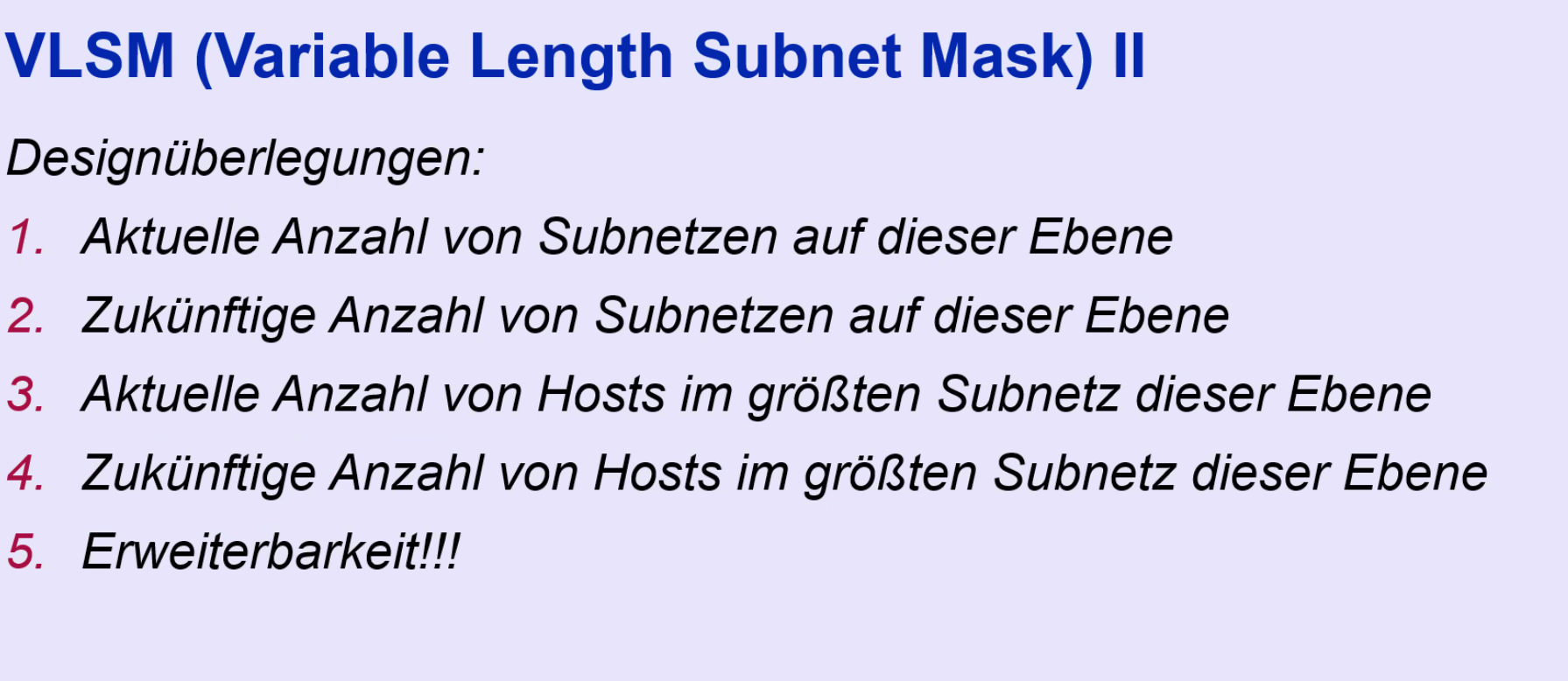

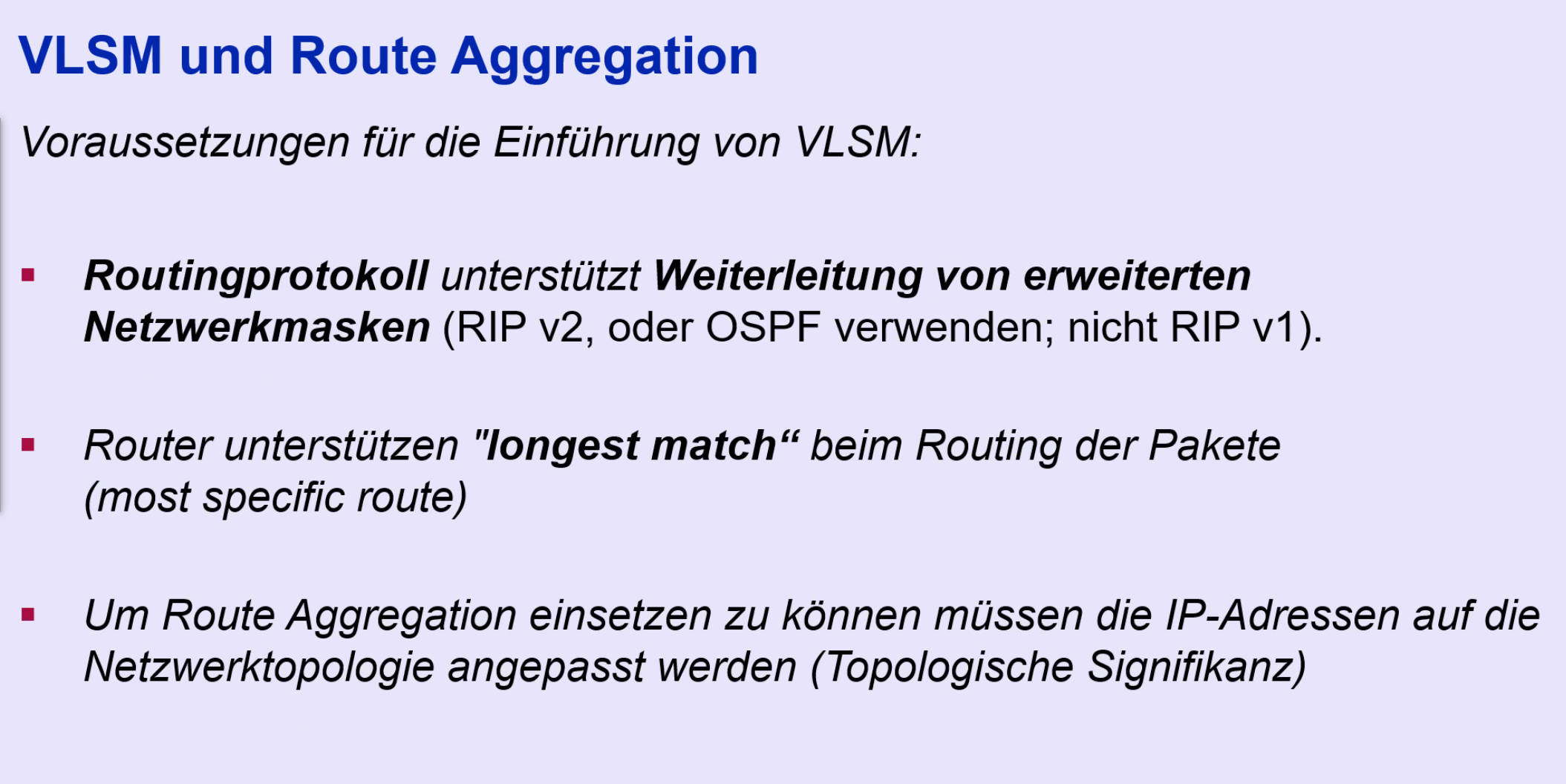

Routing engine configuration Router(config-router)#

Enter special configuration mode for Routing engine:
conf)# router rip

config-router# network
config-router# version
config-router# auto-summary

Line Commands Router(config-line)#

Enter special configuration mode for lines:
conf)# line vty


config-line# password
config-line# login
config-line# modem commands

Misc

# banner motd
# hostname R1

# interface fa0/1
    # ip address 192.168.1.10 255.255.255.0
    # no shutdown
# copy running-config startup-config

Grundabsicherung von Switch und Router im Configuration Mode

# line console 0
    # password <MyConsolePassword>
    # login

# line vty 0 15
    # password <MyVtyPassword
    # login

# enable secret MyPrivilegedEXEC-Password
# service password-encryption
# banner motd #AuthorizedAccessOnly!#

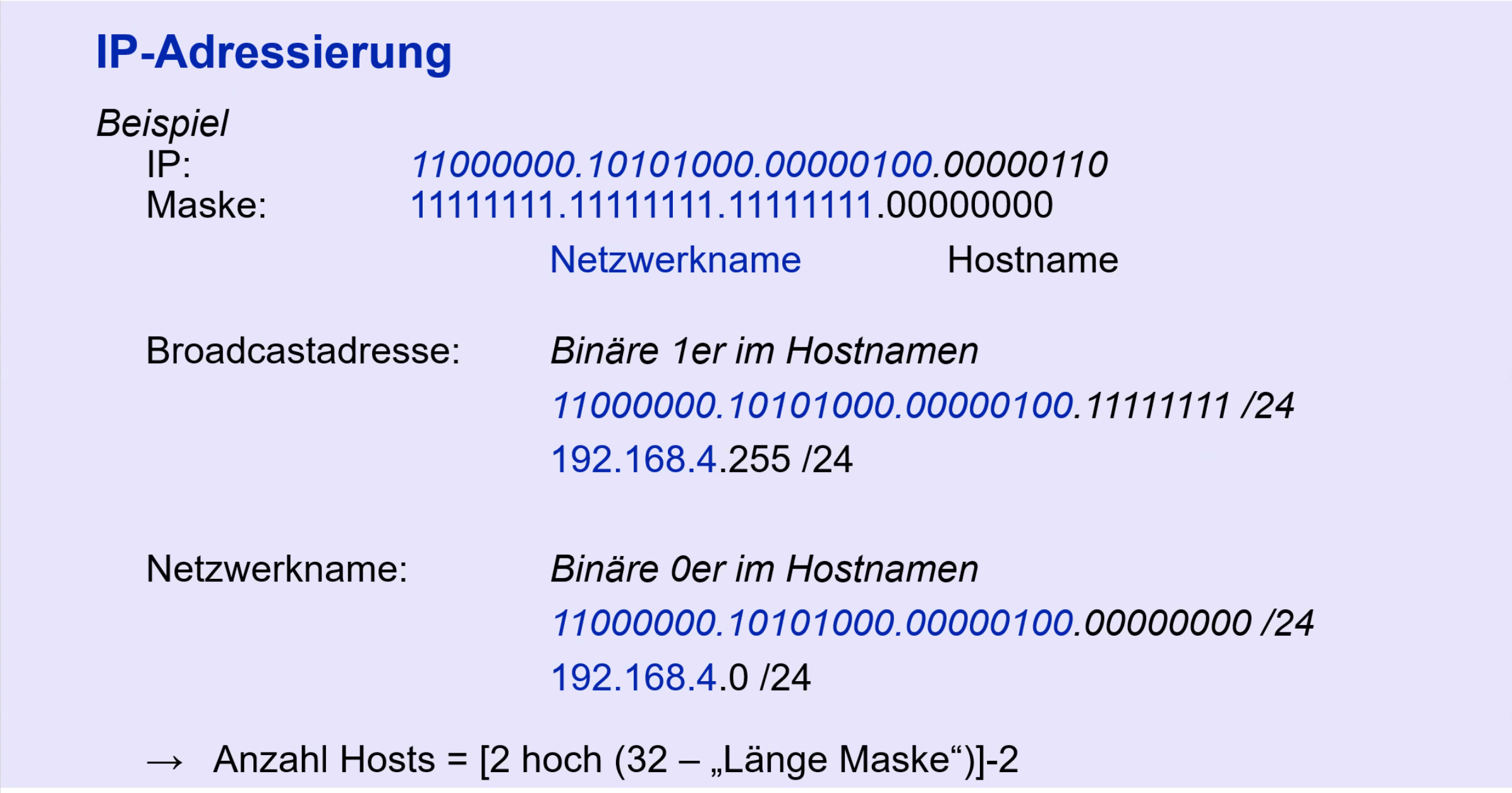

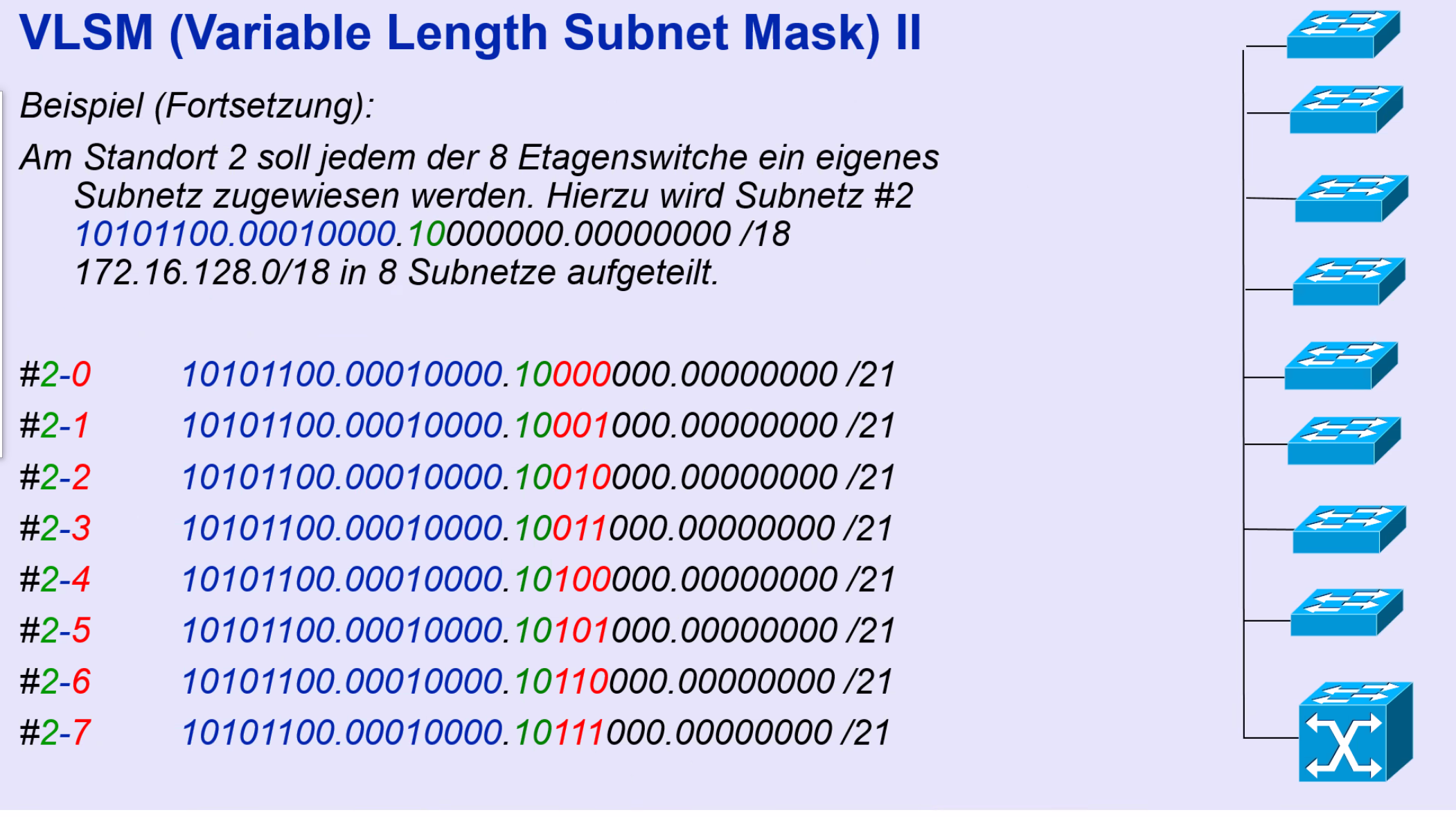

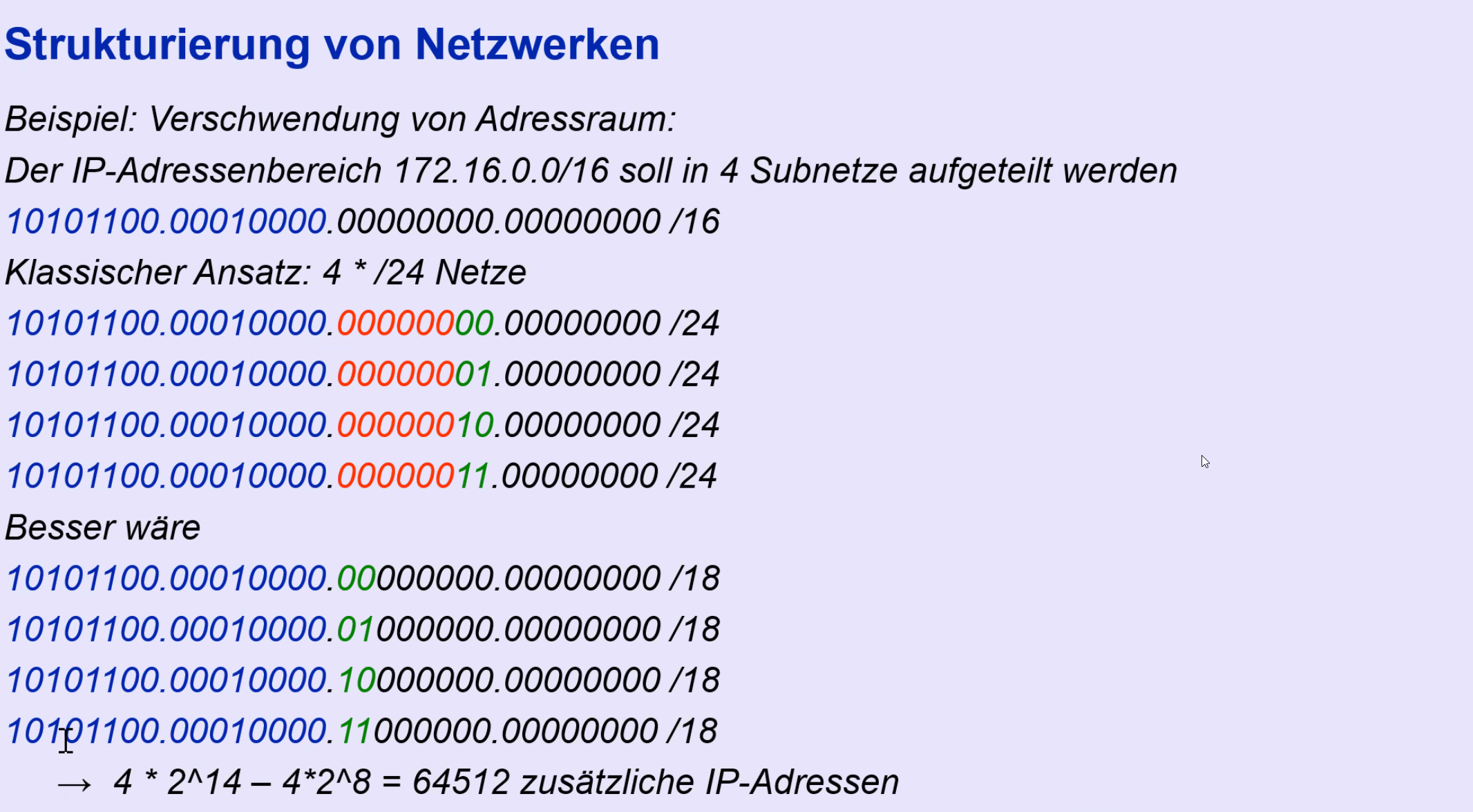

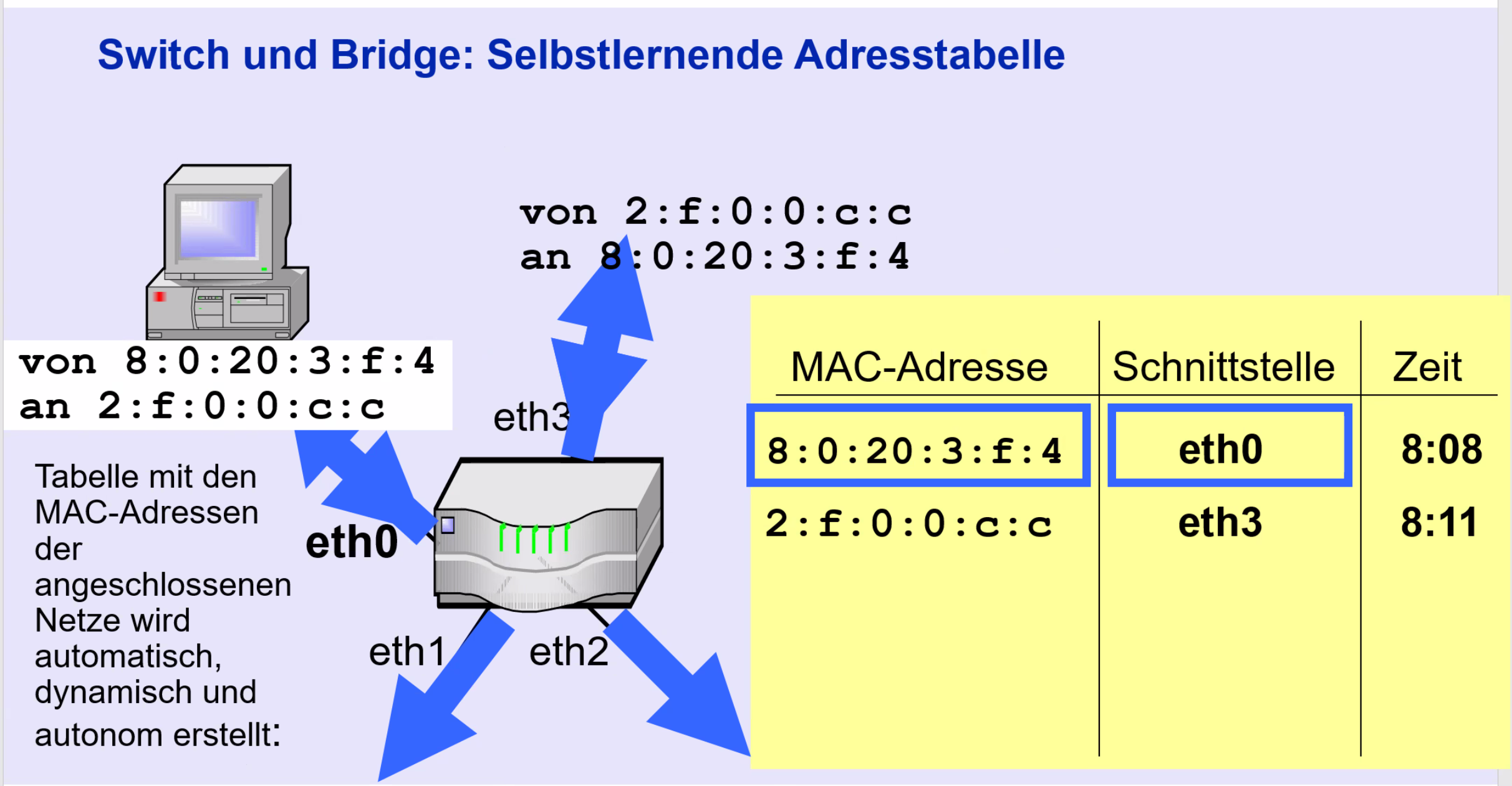

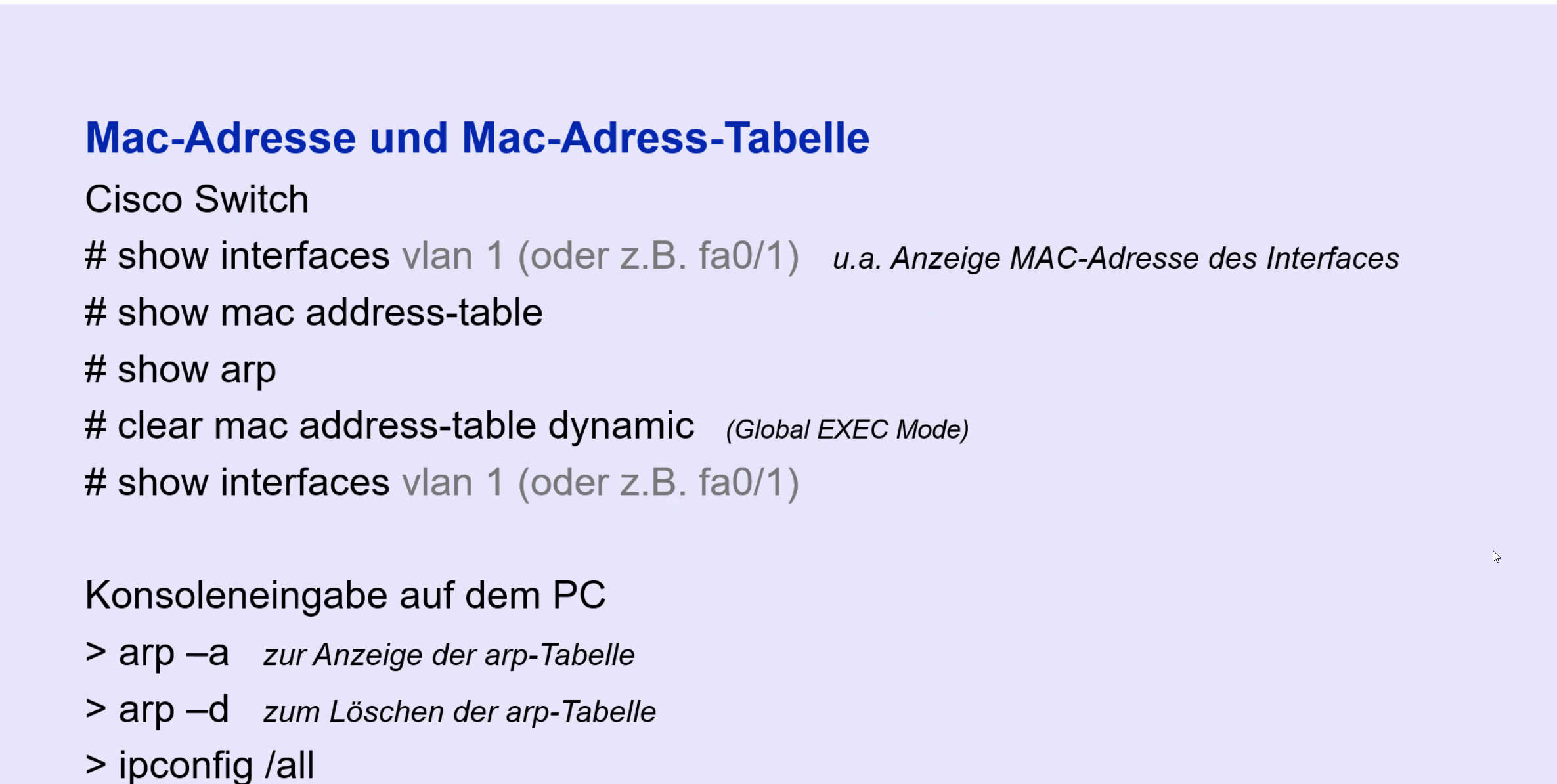

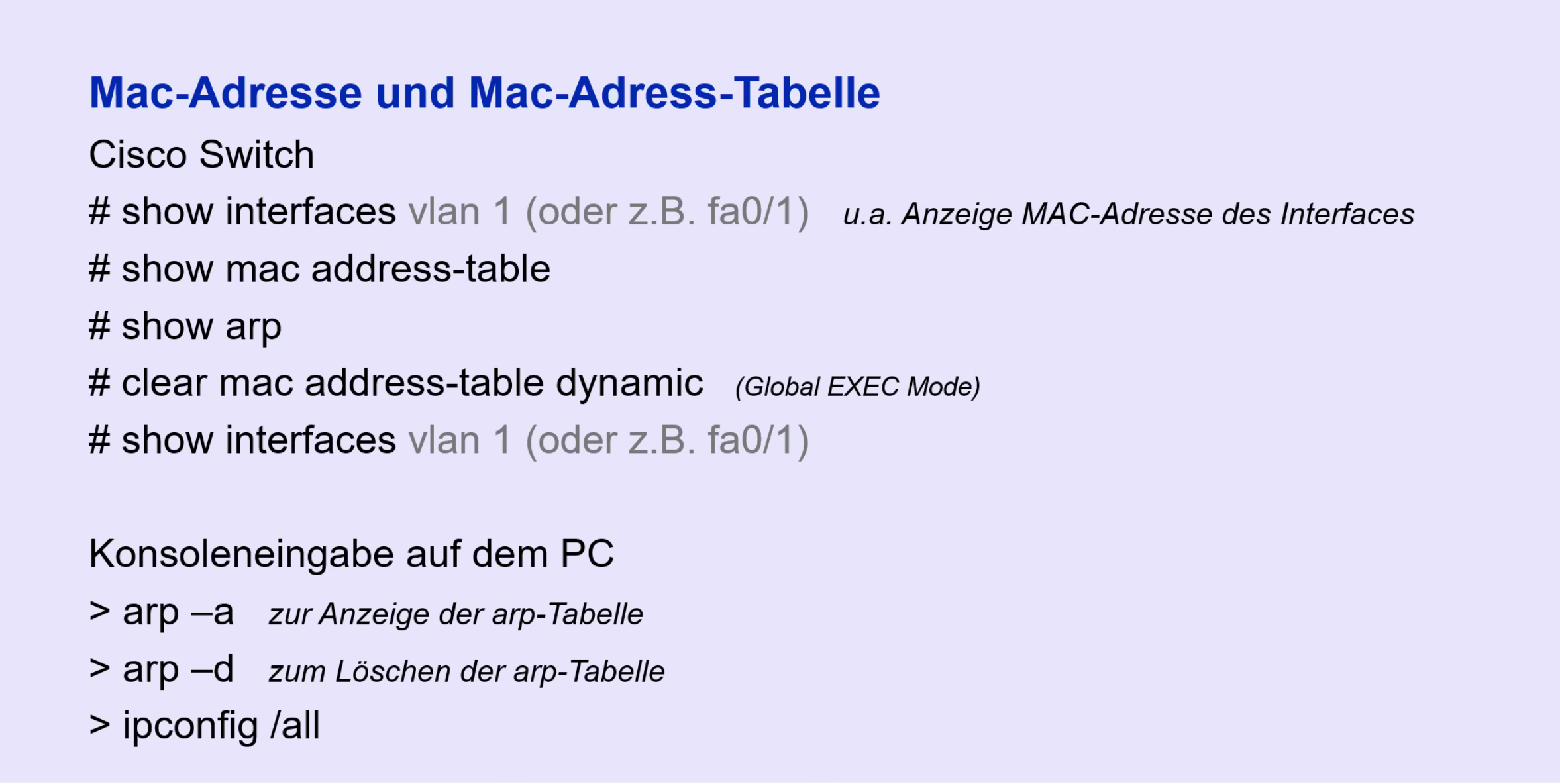

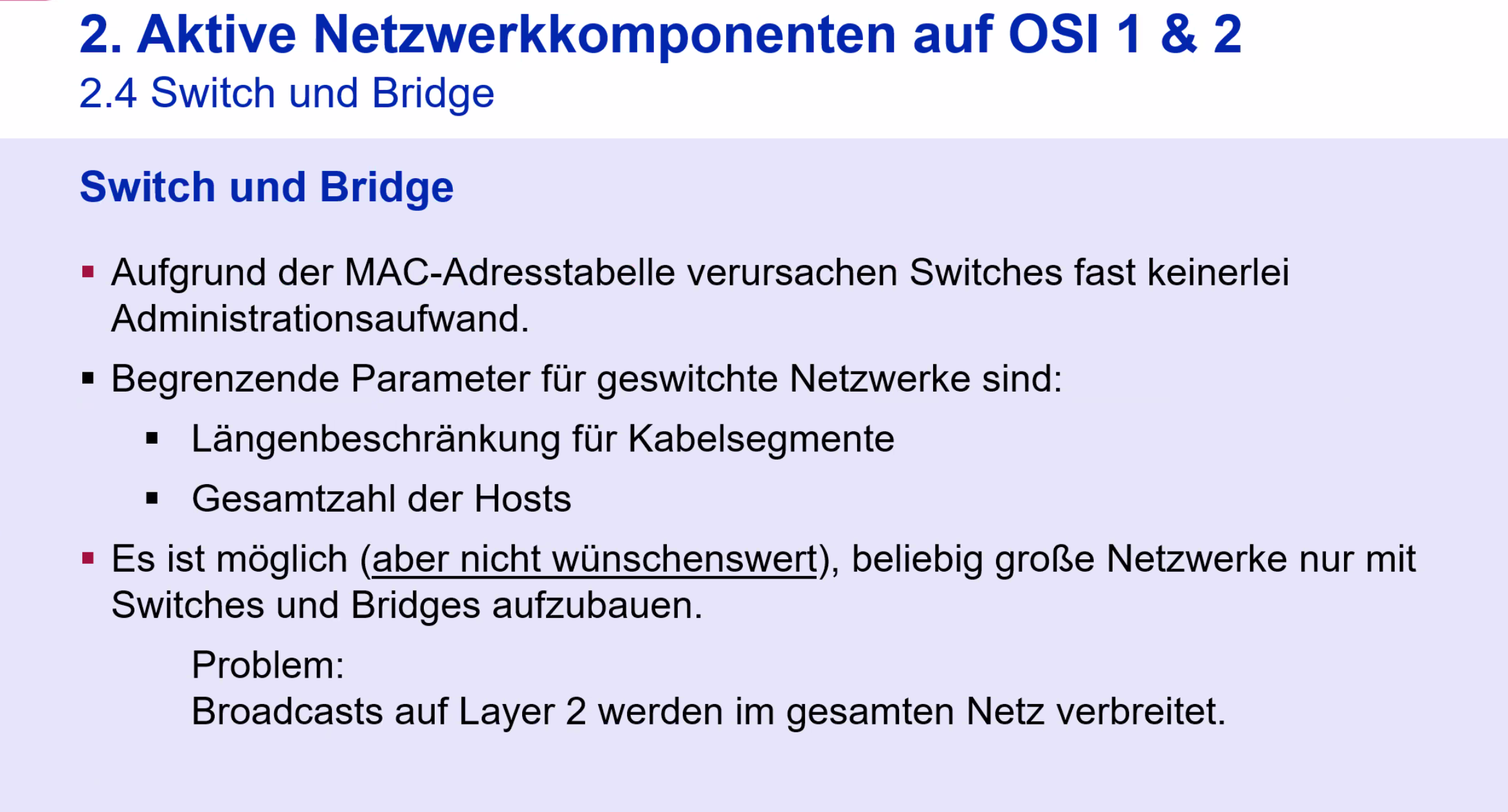

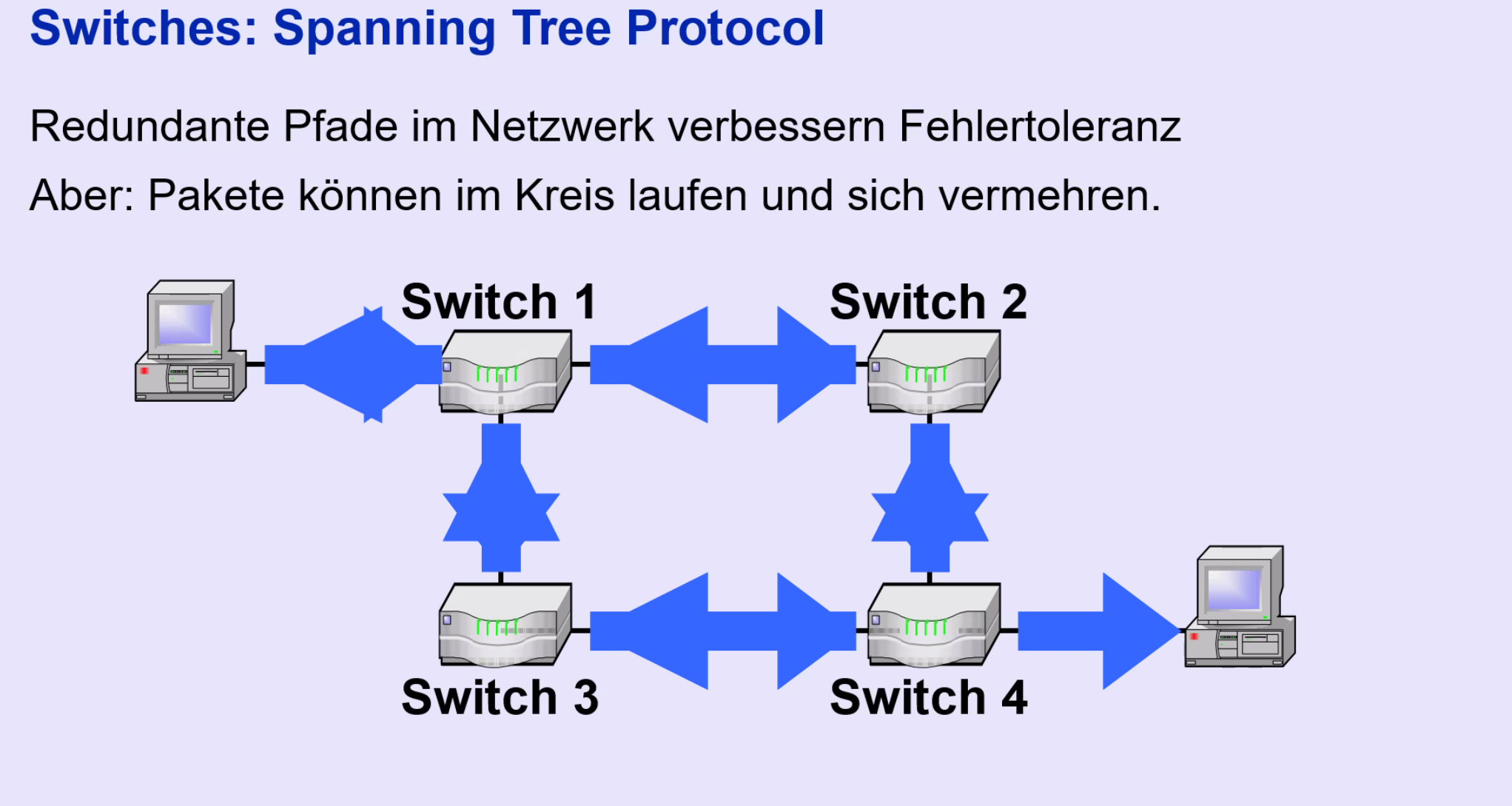

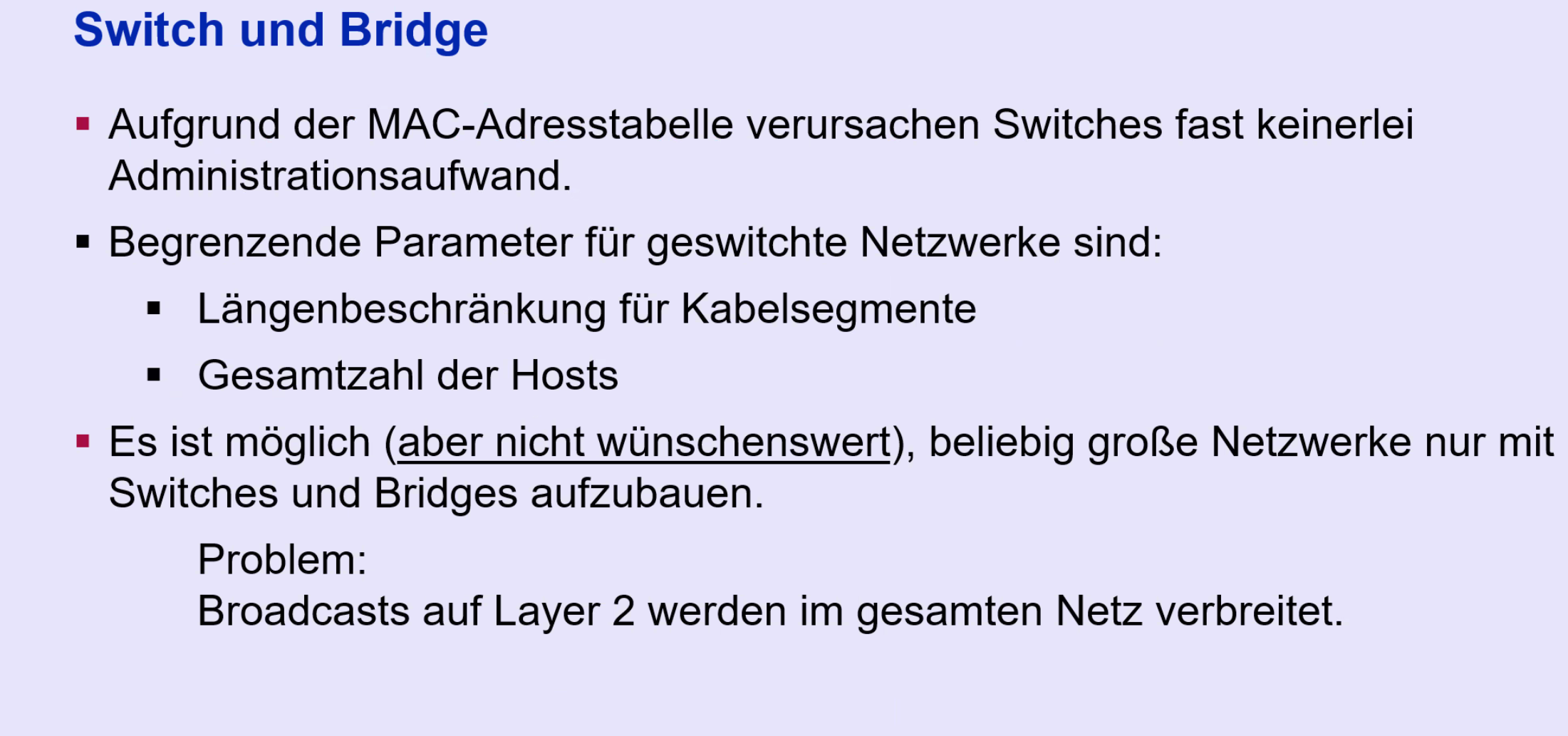

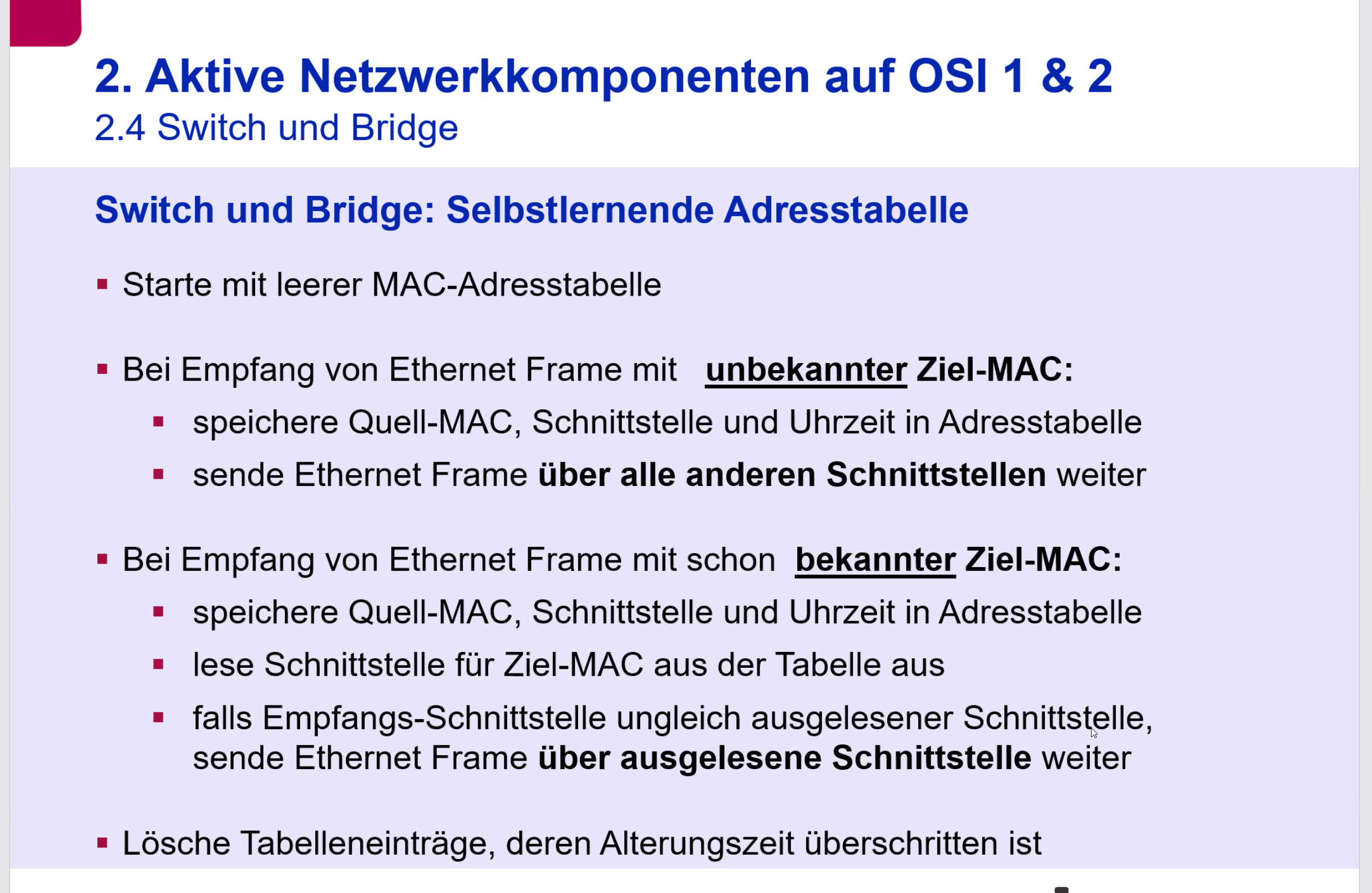

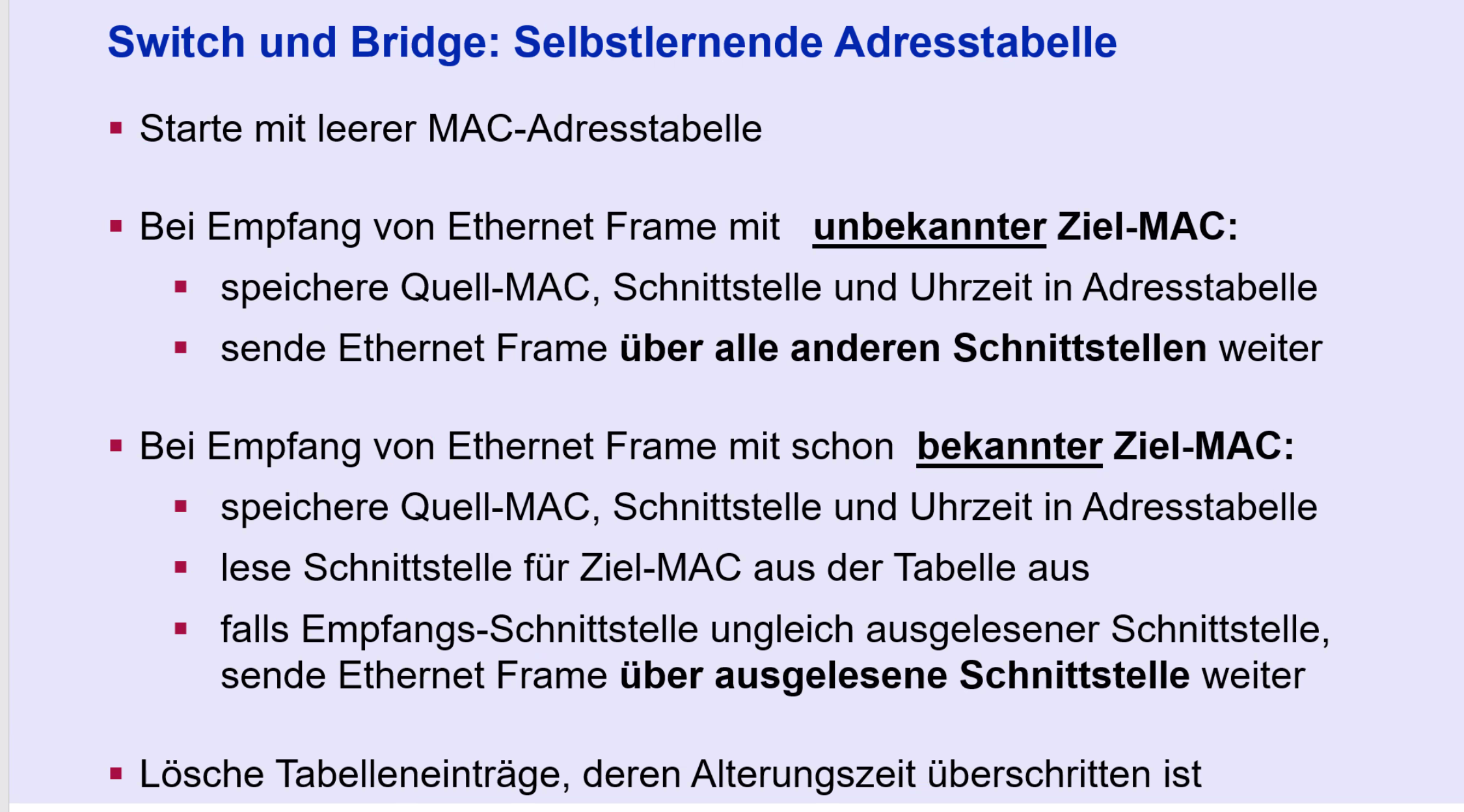

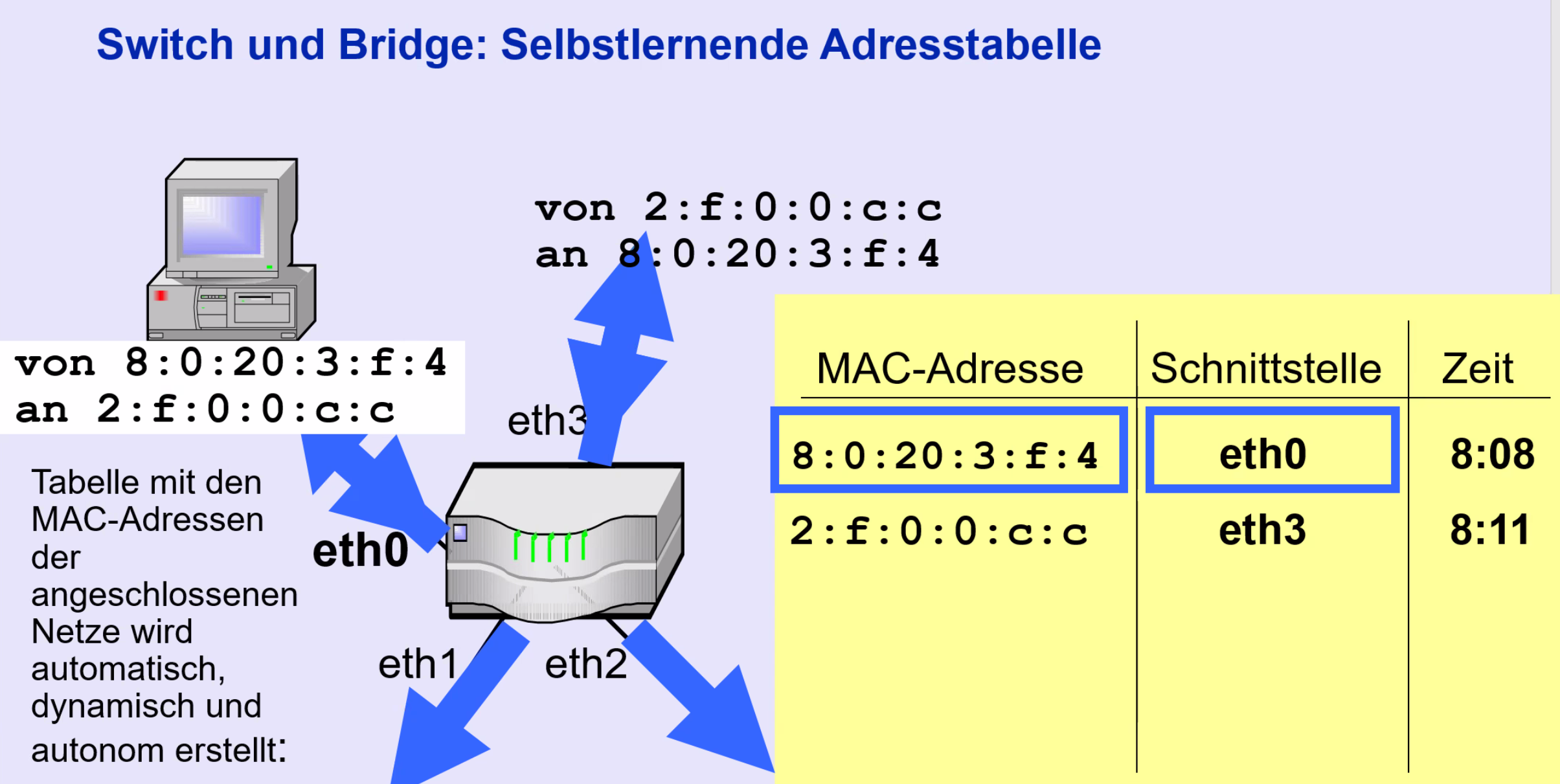

Mac address table

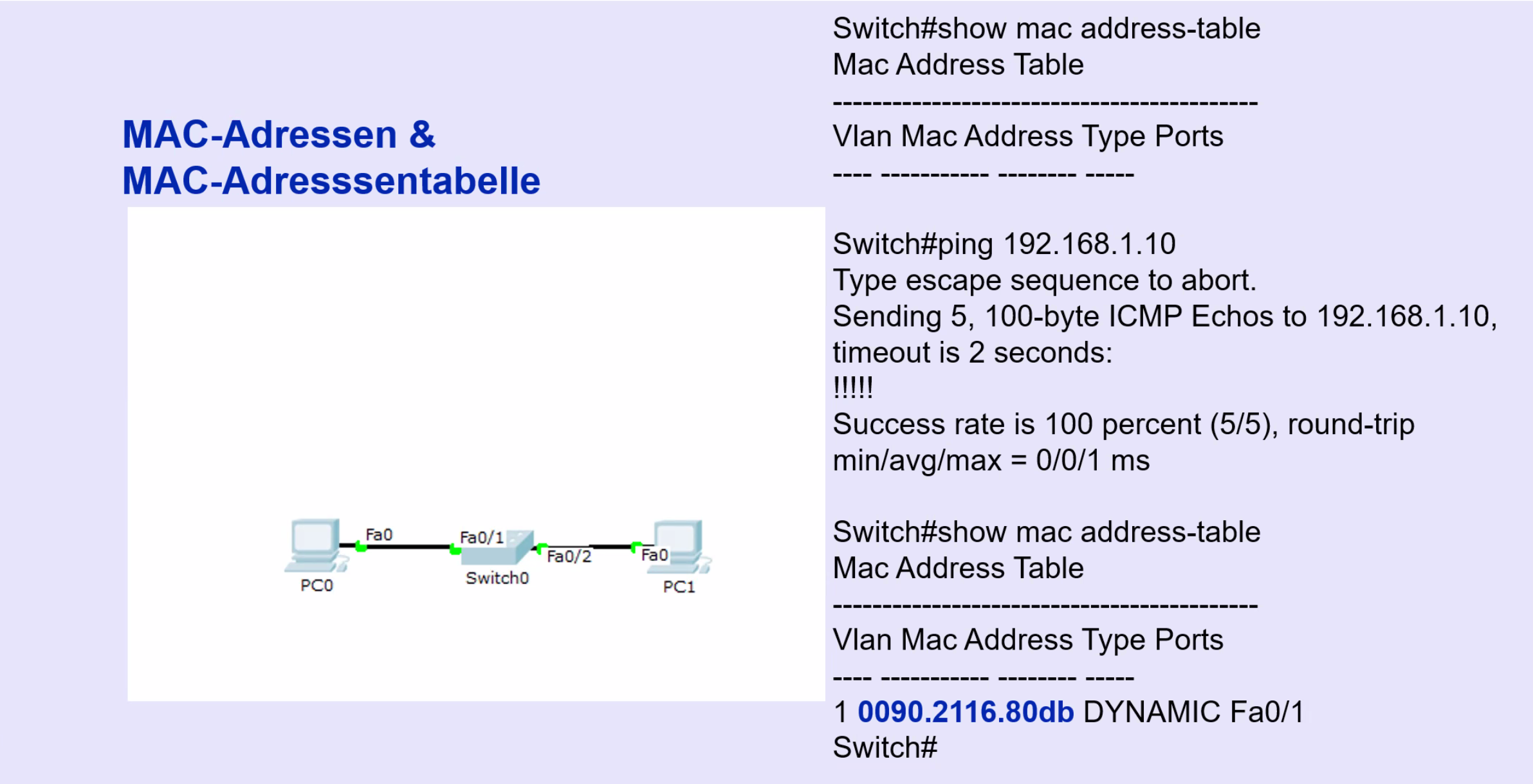

Switch#show mac address-table

Switch#clear mac address-table dynamic

Switch#show arp

Switch#show interfaces vlan1 // Anzeige MAC Adresse des Interfaces

>arp -a ( Zur Anzeige der ARP Tabelle)
>arp -d (Zum Löschen der ARP-Tabelle)
>ipconfig /all

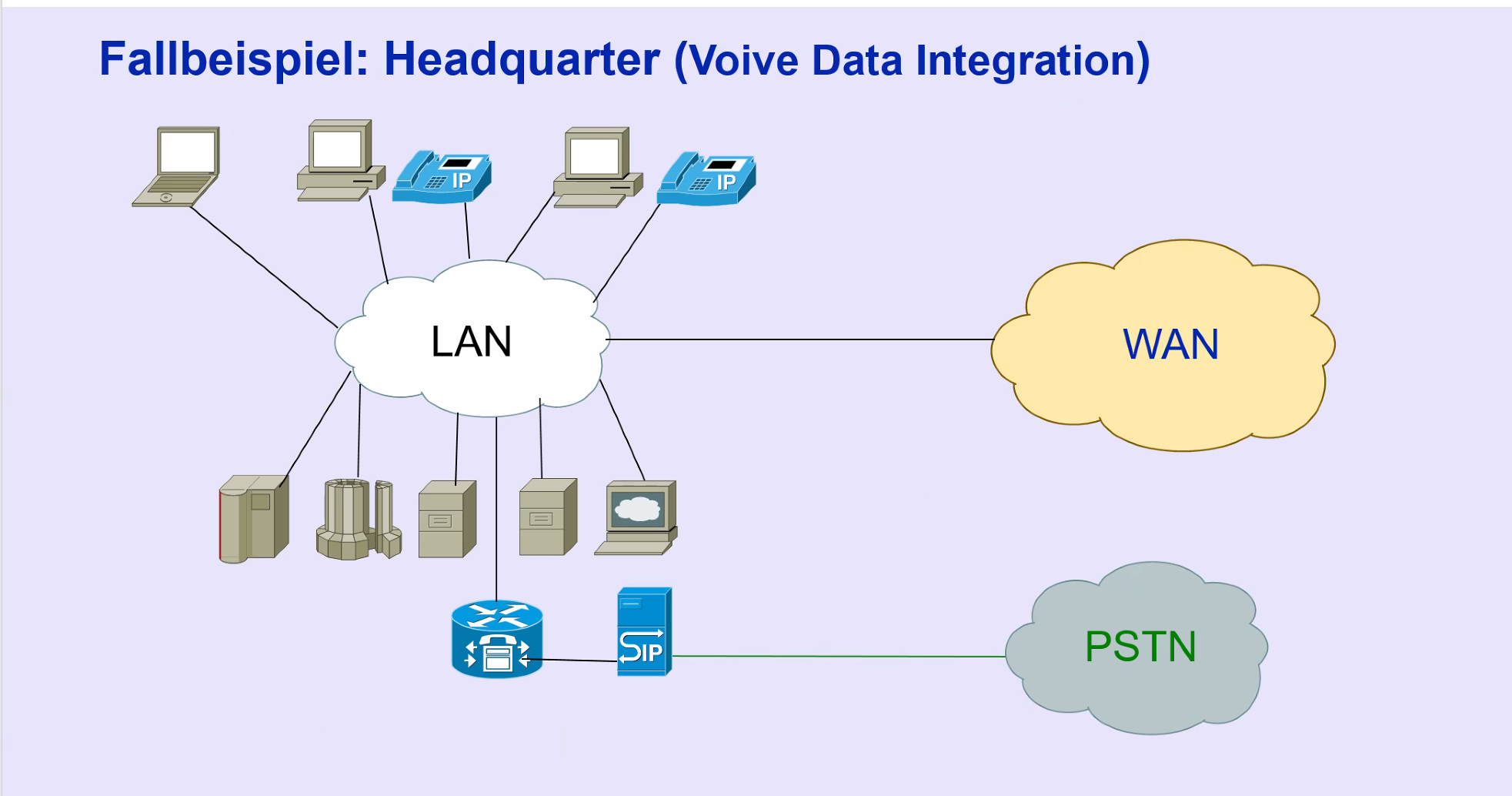

Schichten

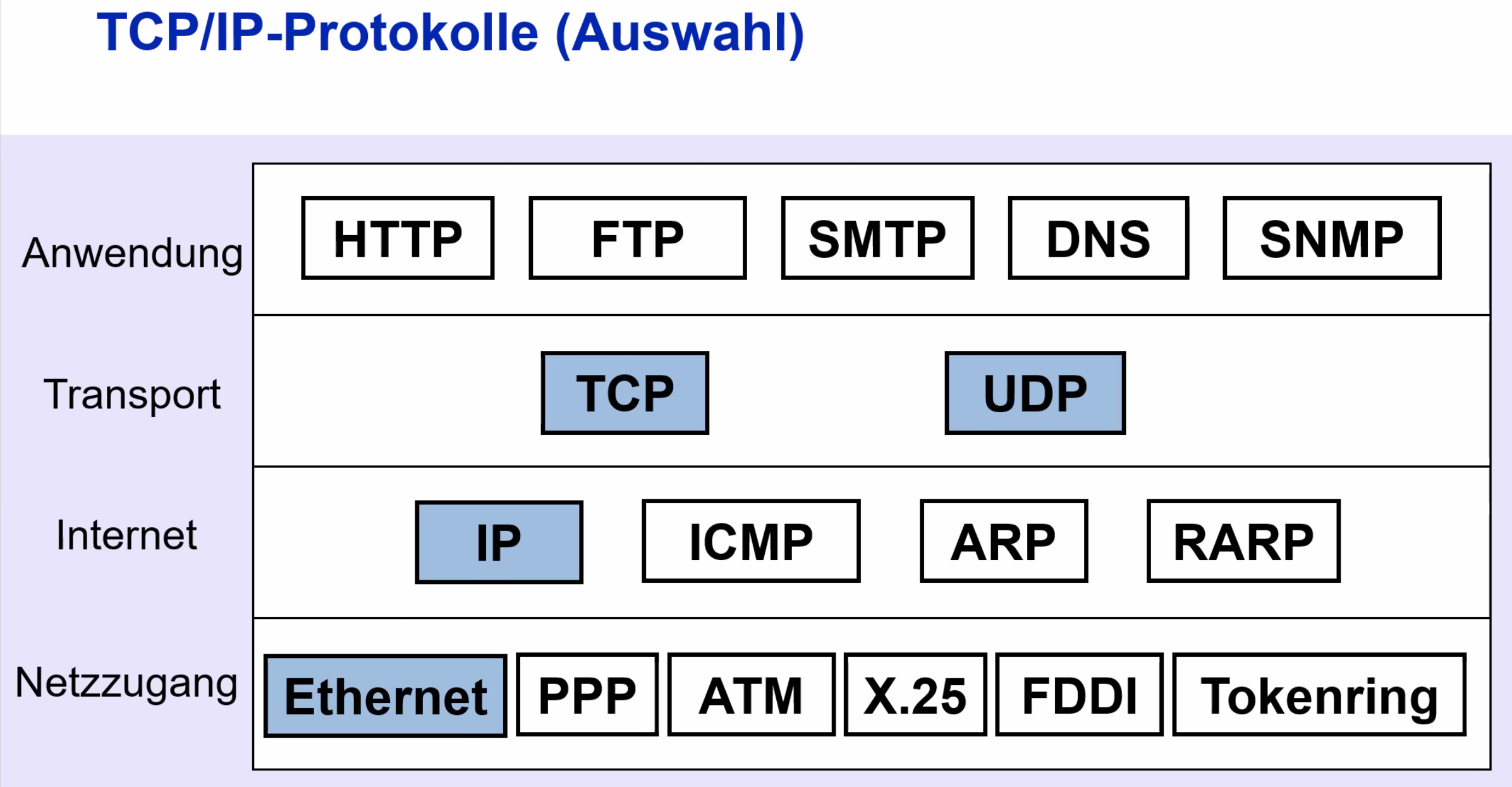

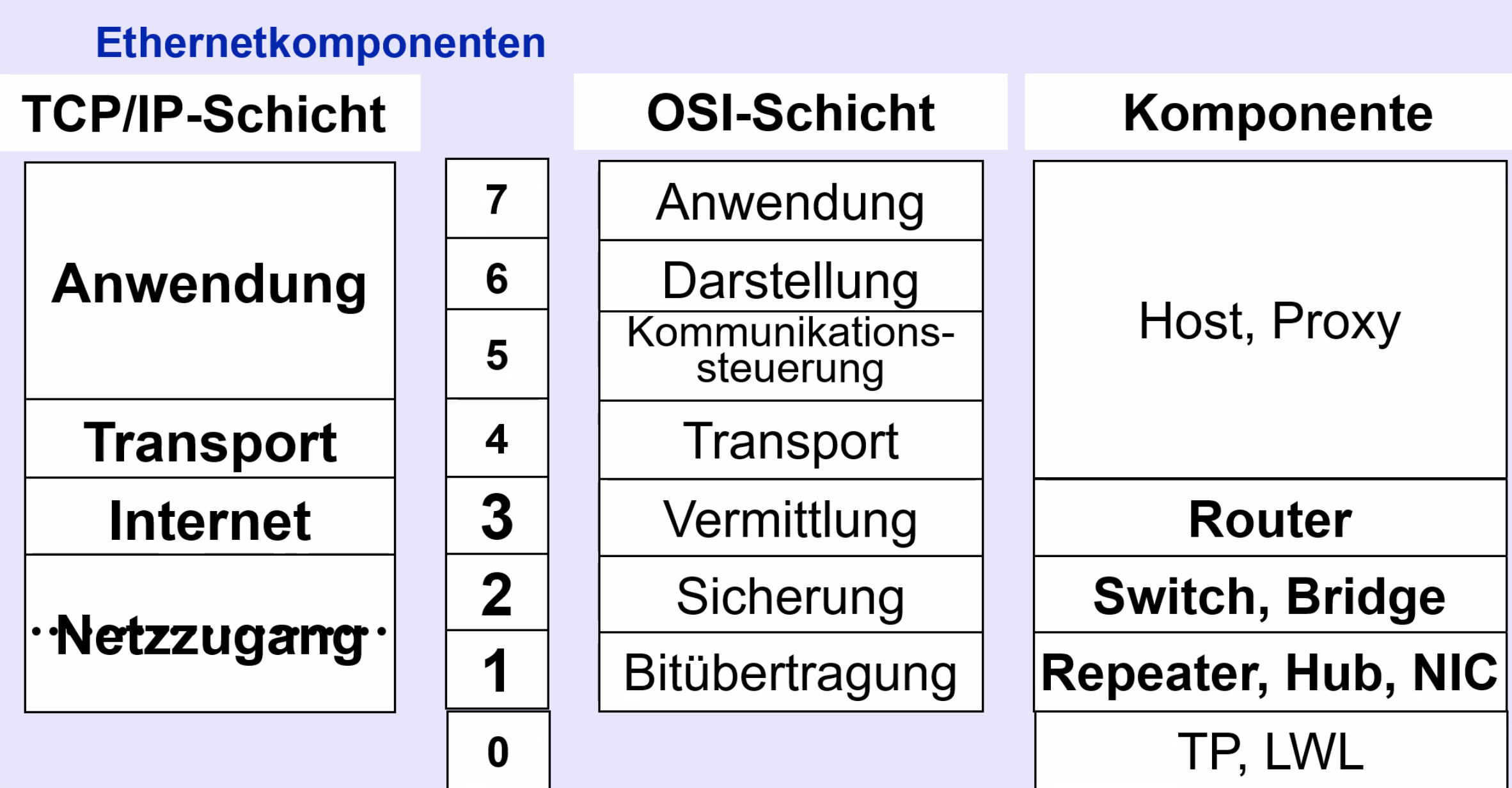

TCP/IP-Schicht vs OSI-Schicht

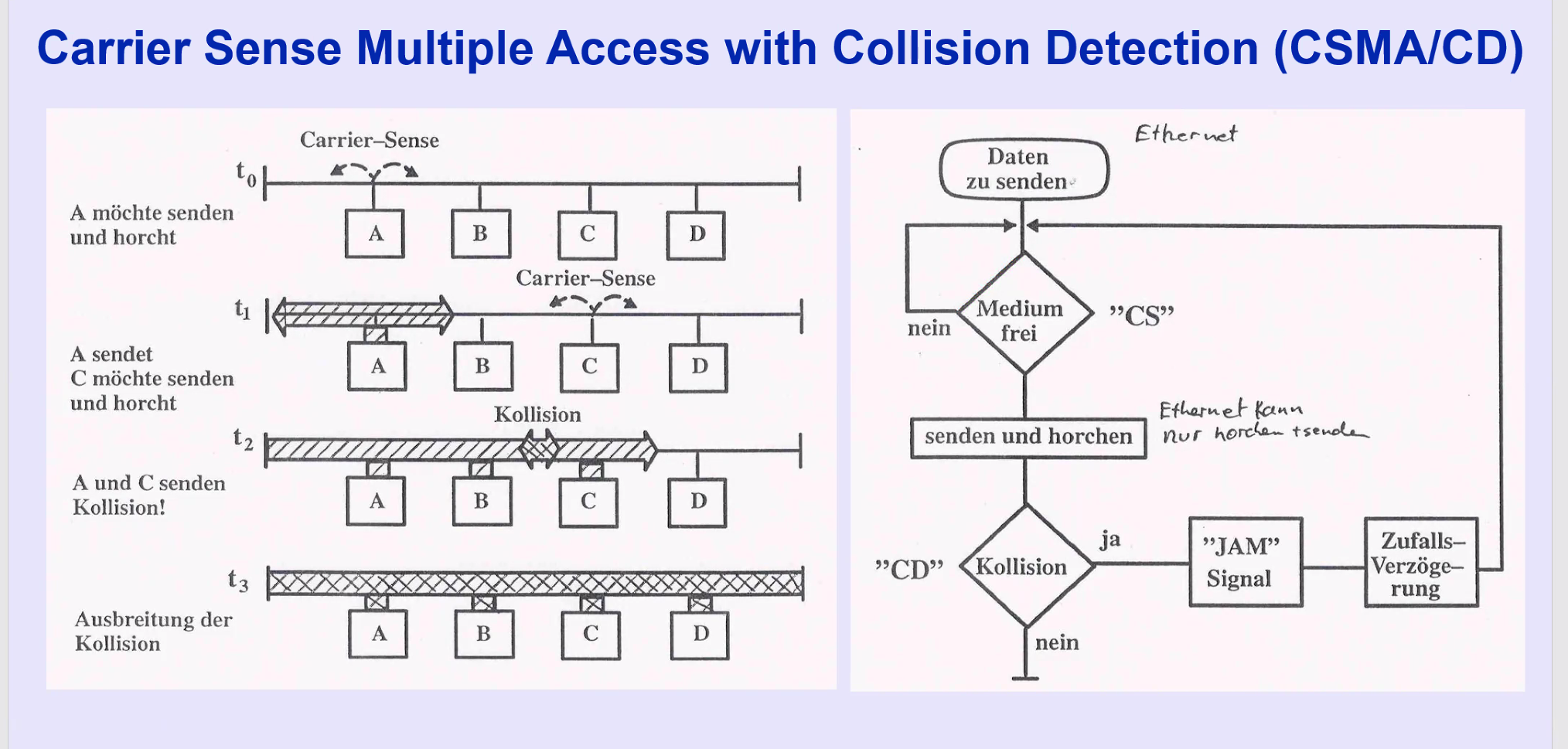

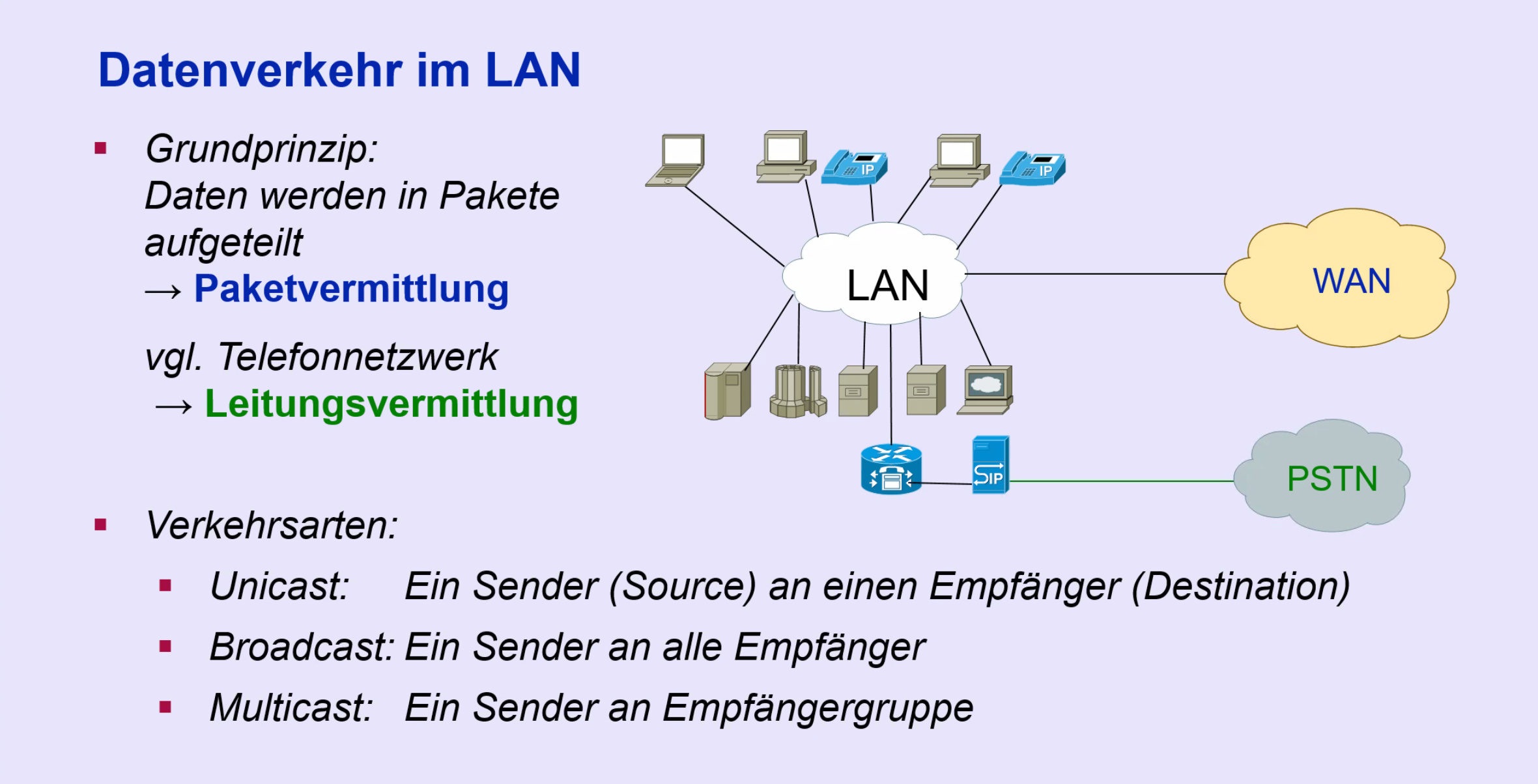

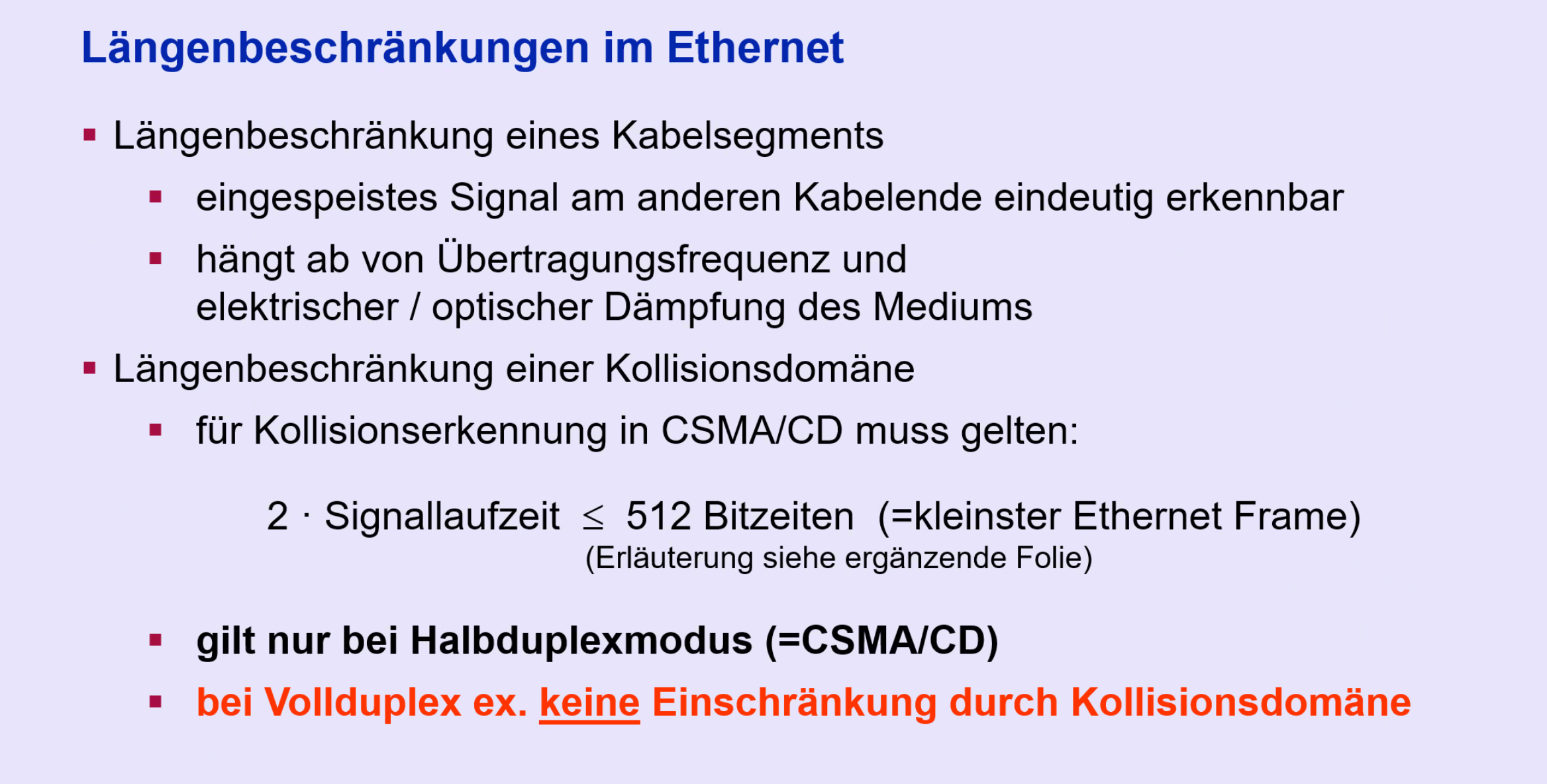

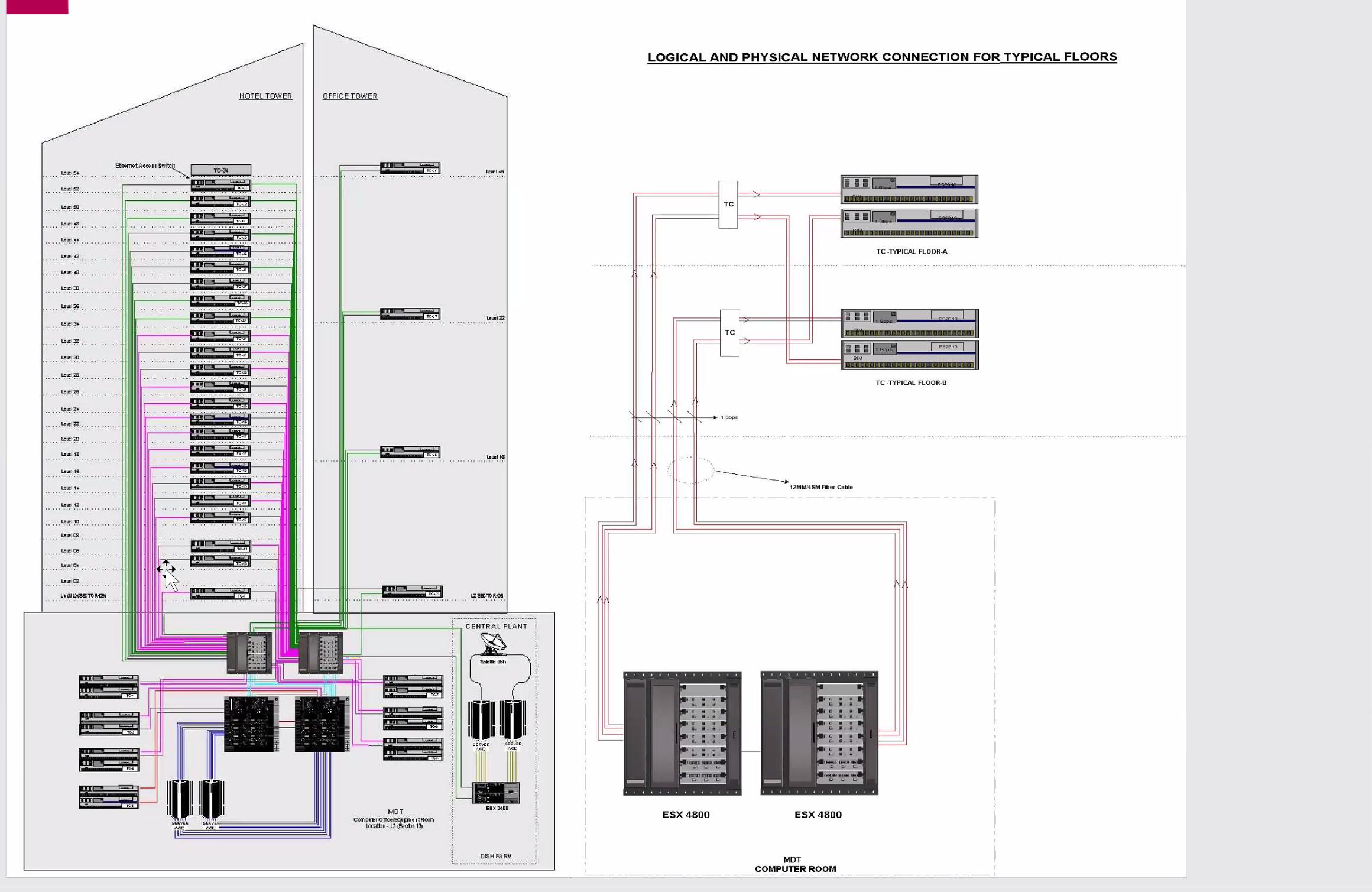

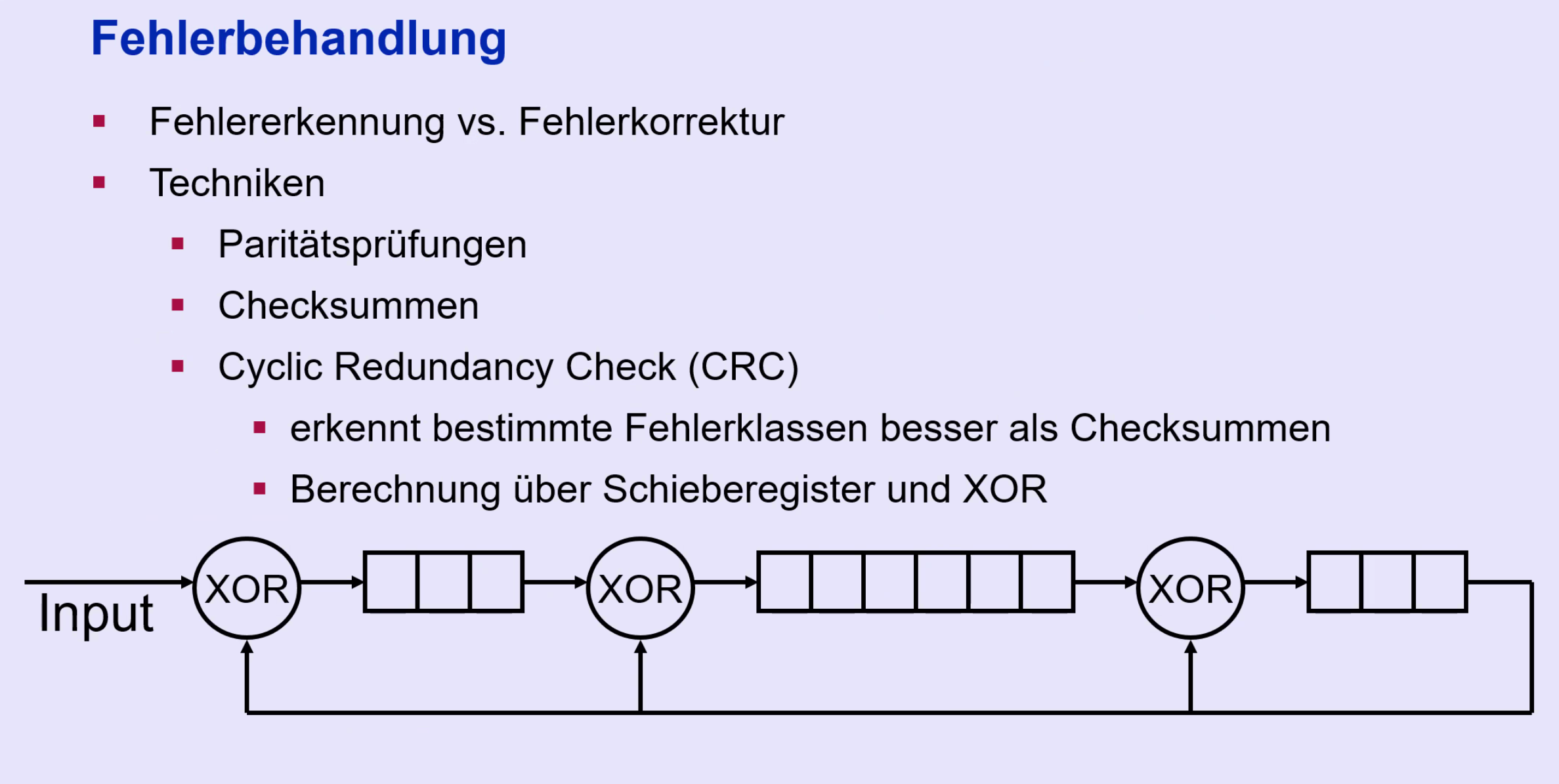

Ethernet

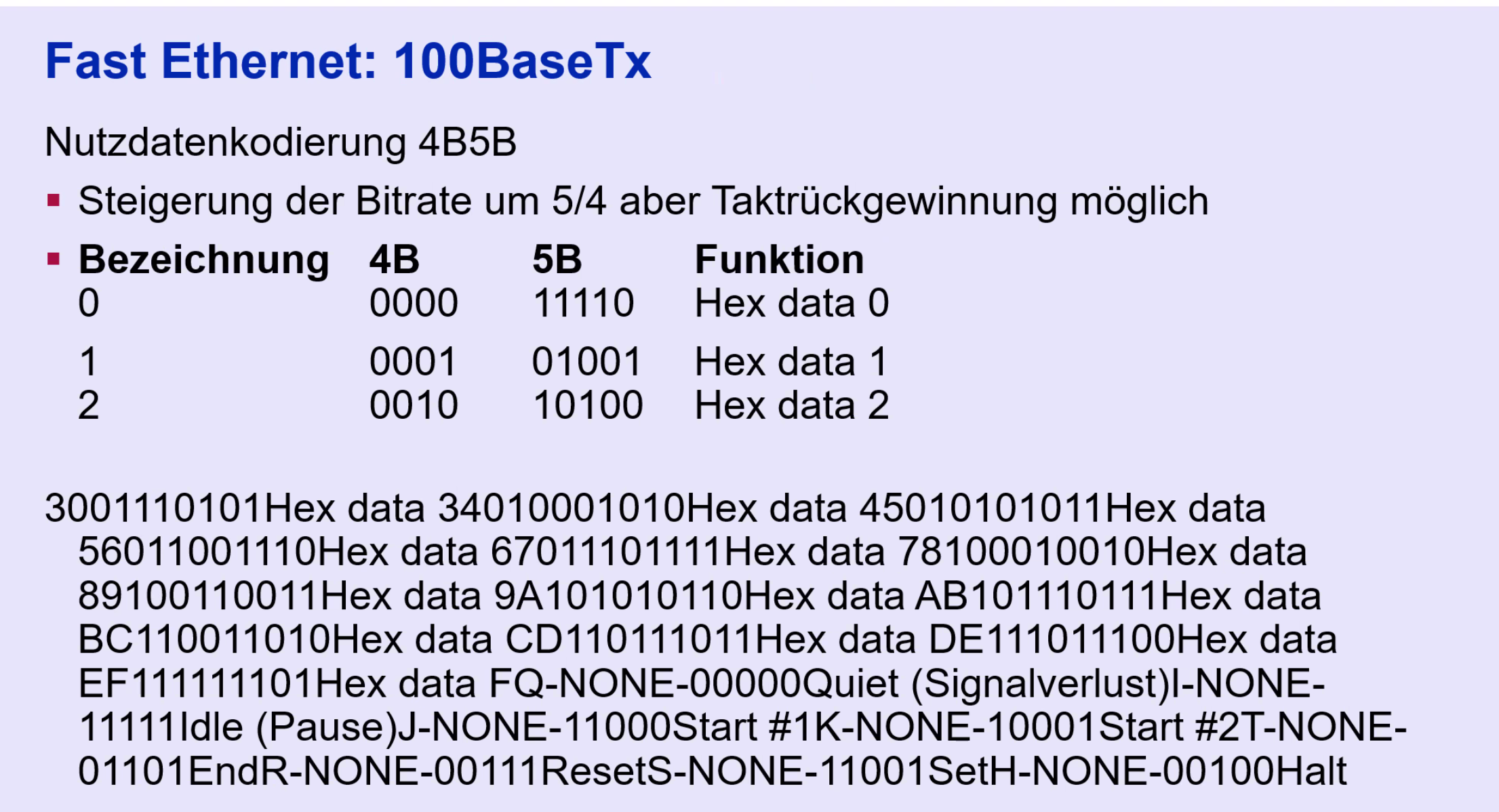

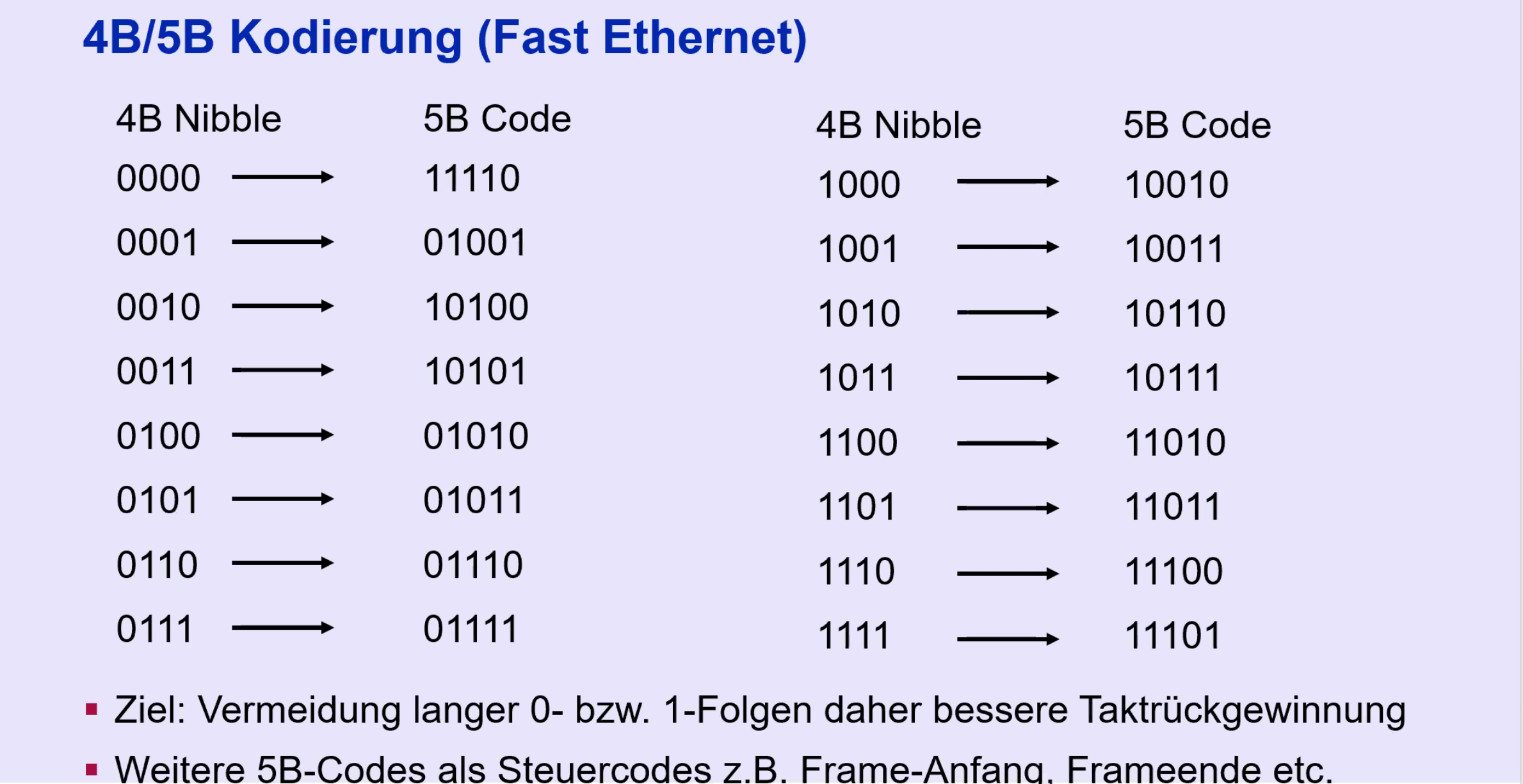

4B/5B Kodierung

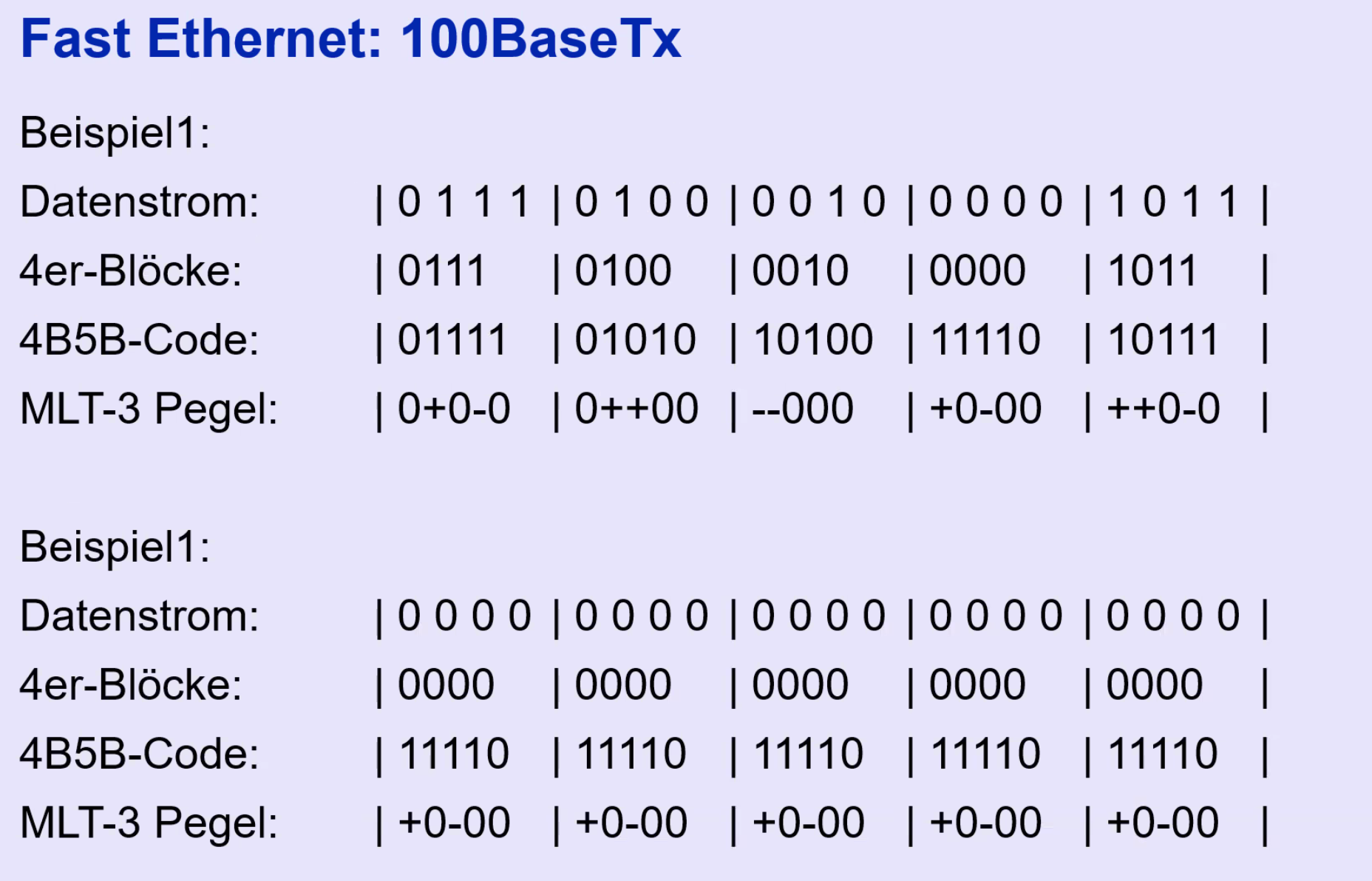

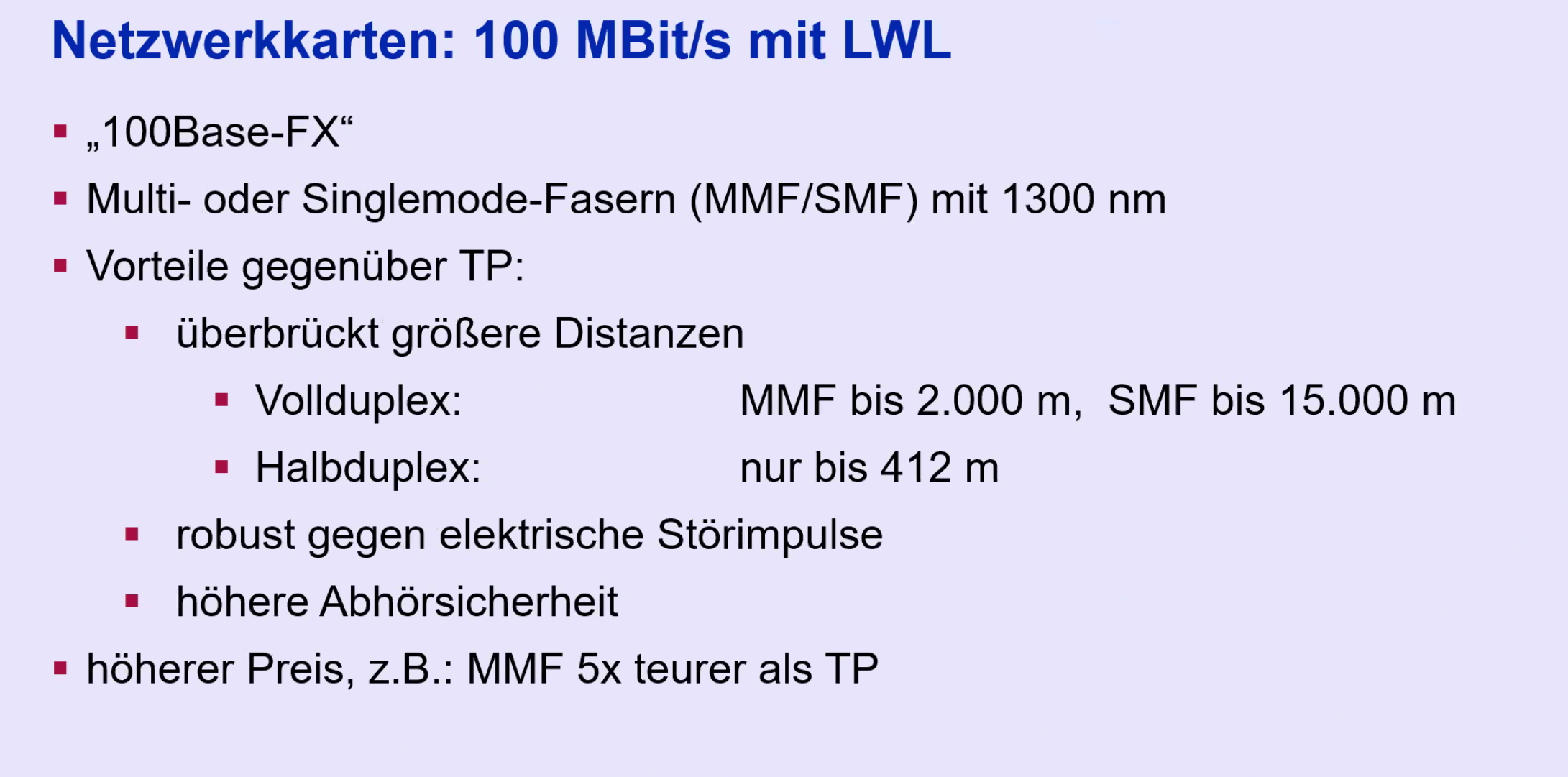

Fast Ethernet: 100BaseTx

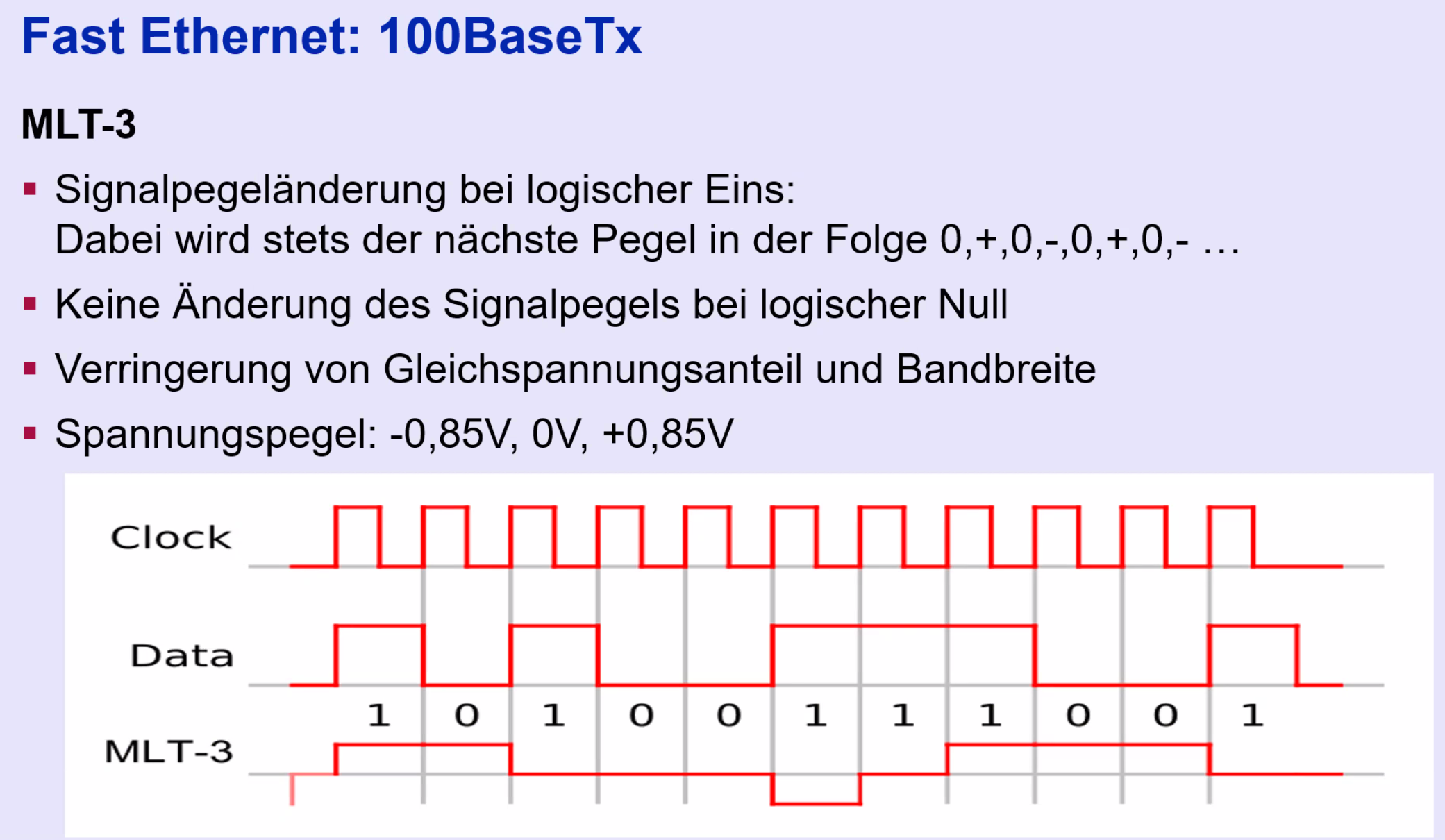

MLT-3

MLT-3 + 100BaseTX

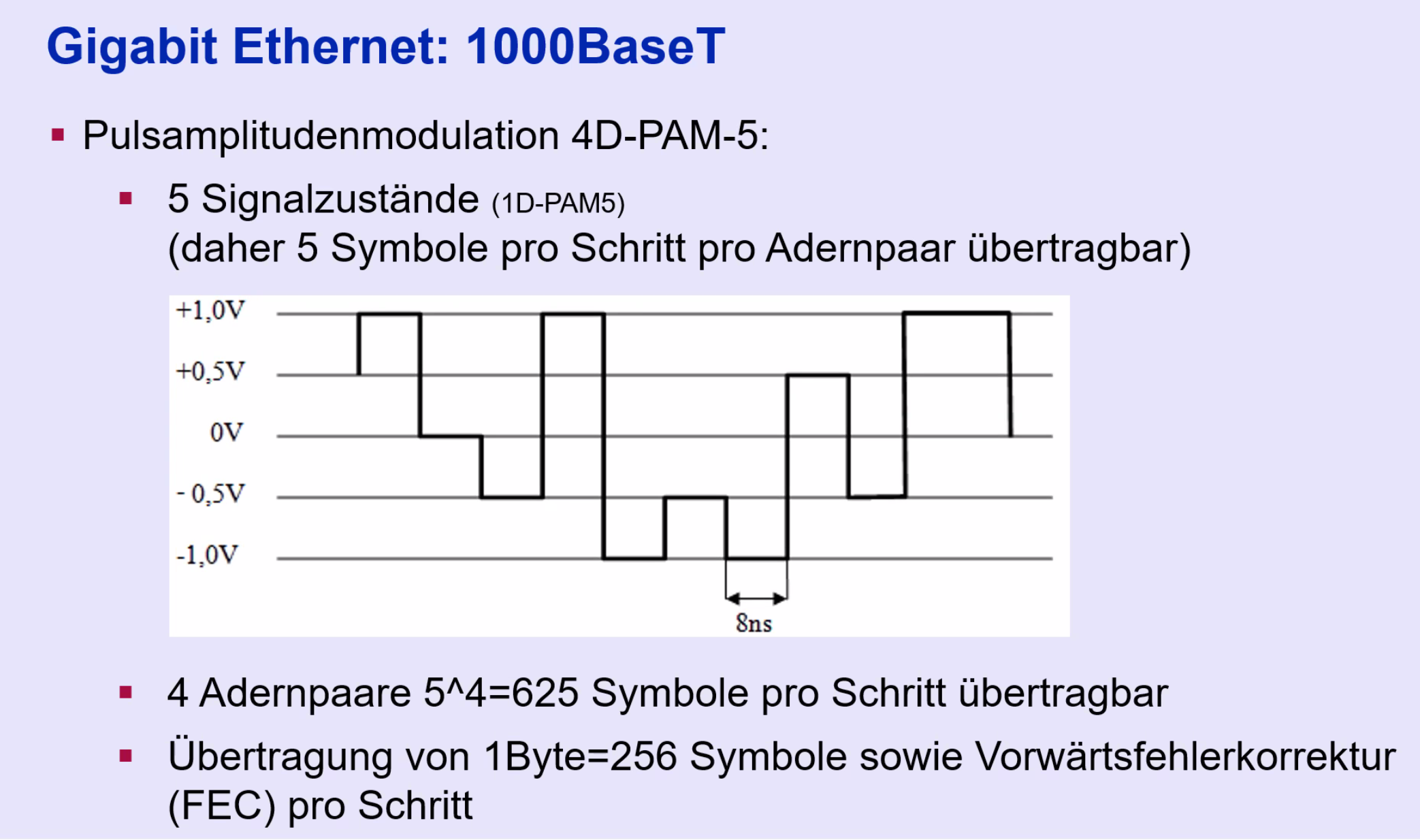

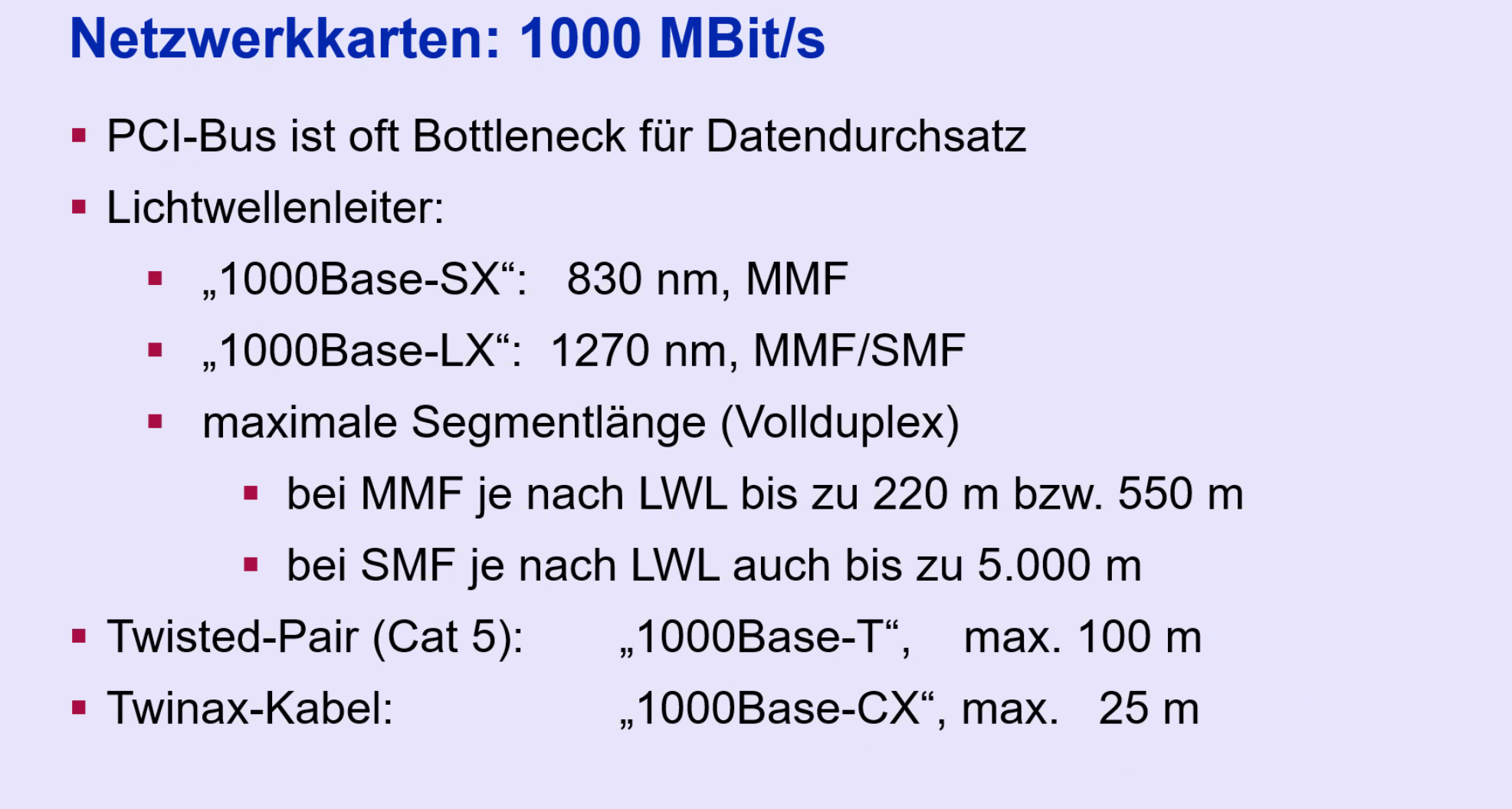

4D-PAM-5 (4-Dimensionale-Pulse-Amplituden-Modulation-5)

die 5 steht für 5 verschiedene Signalzustände: +1.0V, +0.5V, 0V, -0.5V, -1.0V
4 Adernpaare
5^4 = 625 Zustände (Symbole die pro Clock übertragen werden können)
Übertragung von 1 Byte = 256 Symbole sowie Vorwärtsfehlerkorrektur (FEC) pro Schritt

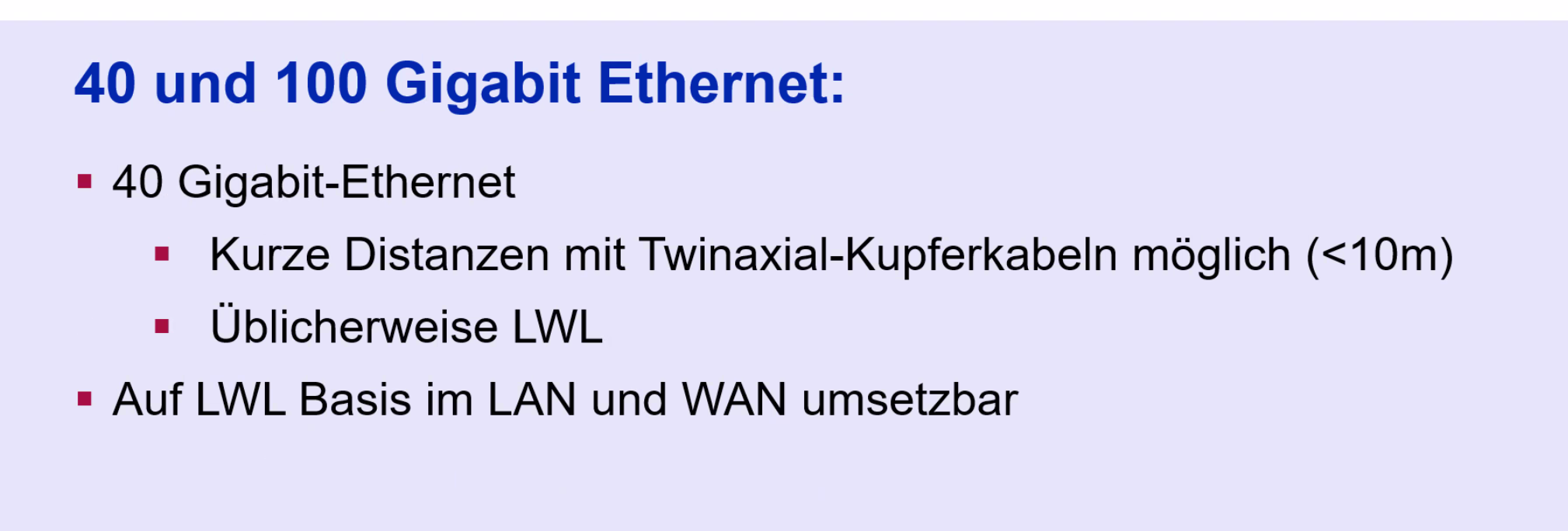

10Gbit Ethernet: 10GBaseT

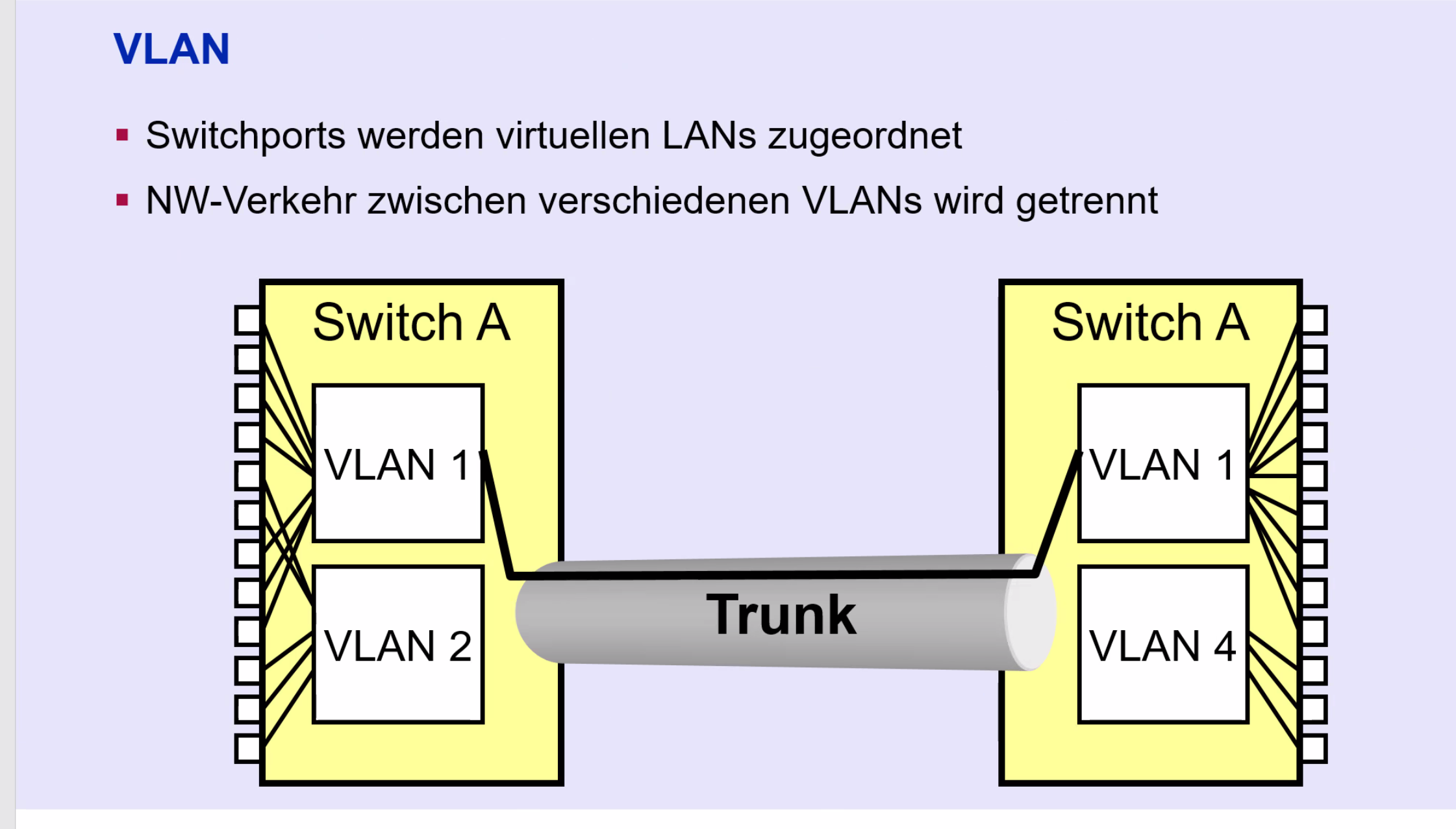

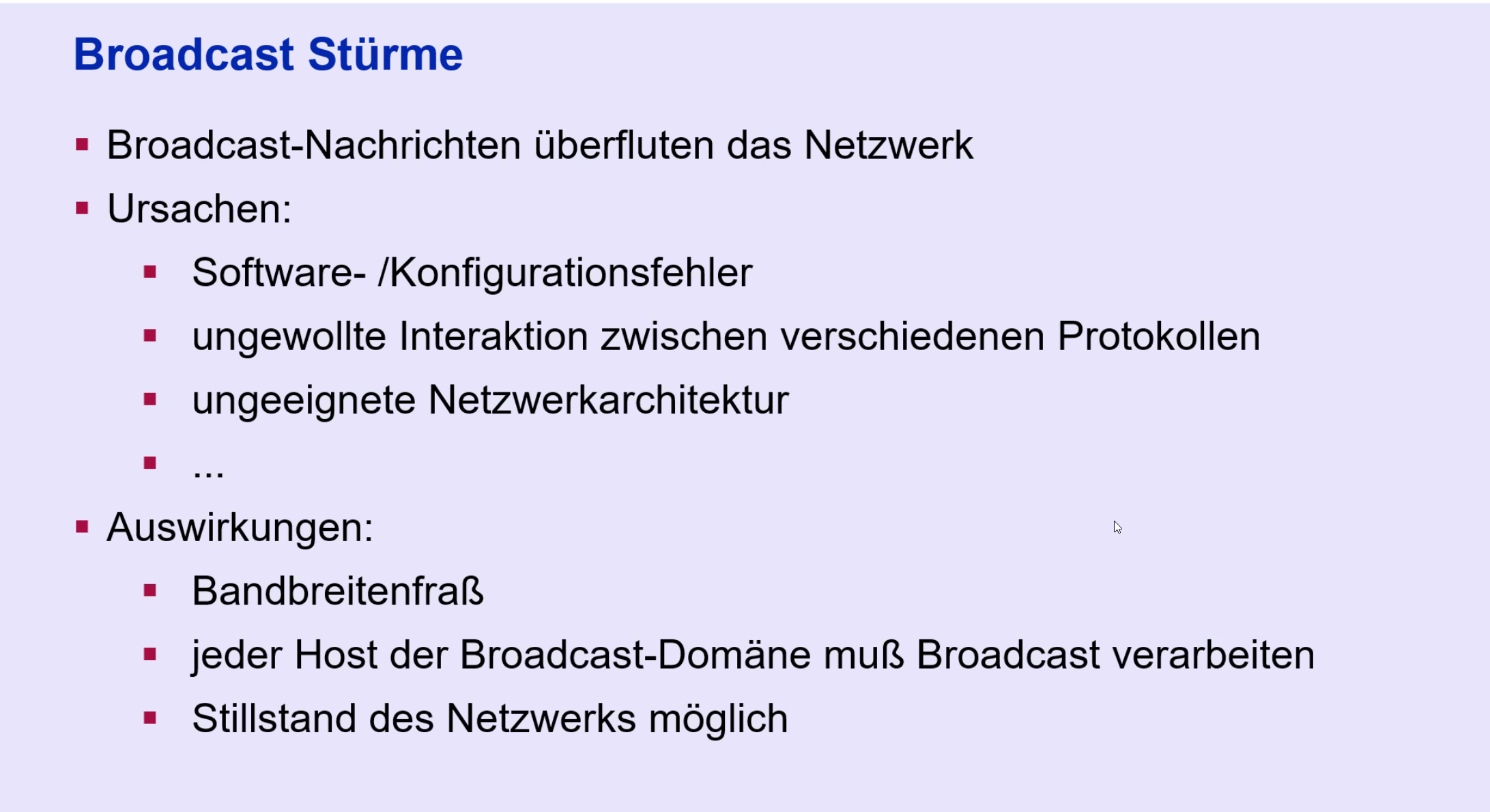

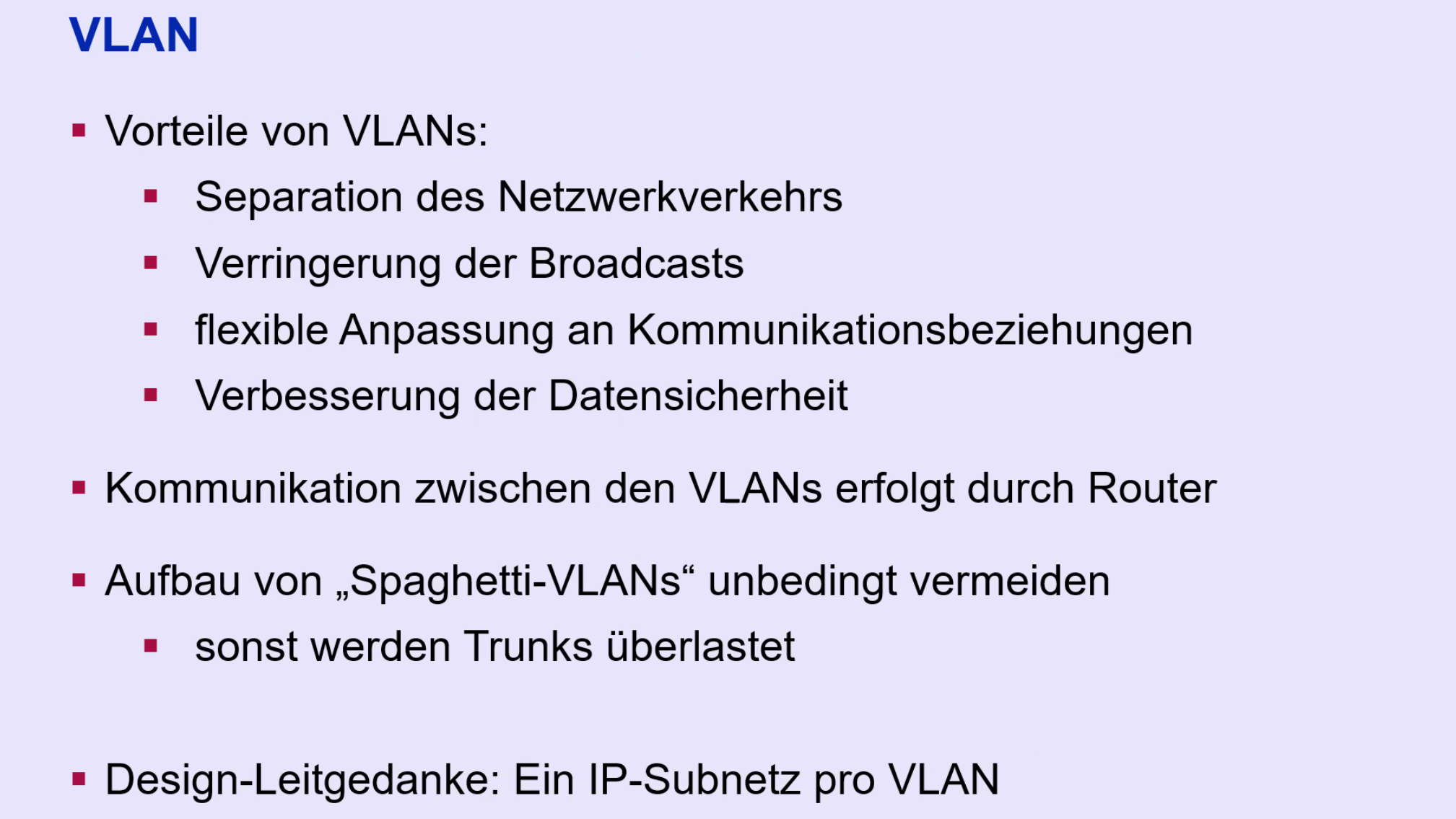

Ethernet: VLAN tagging

12 Bit werden für das VLAN-Tagging genutzt. VLAN0 und VLAN4095 sind reserviert => 4094 VLANs möglich

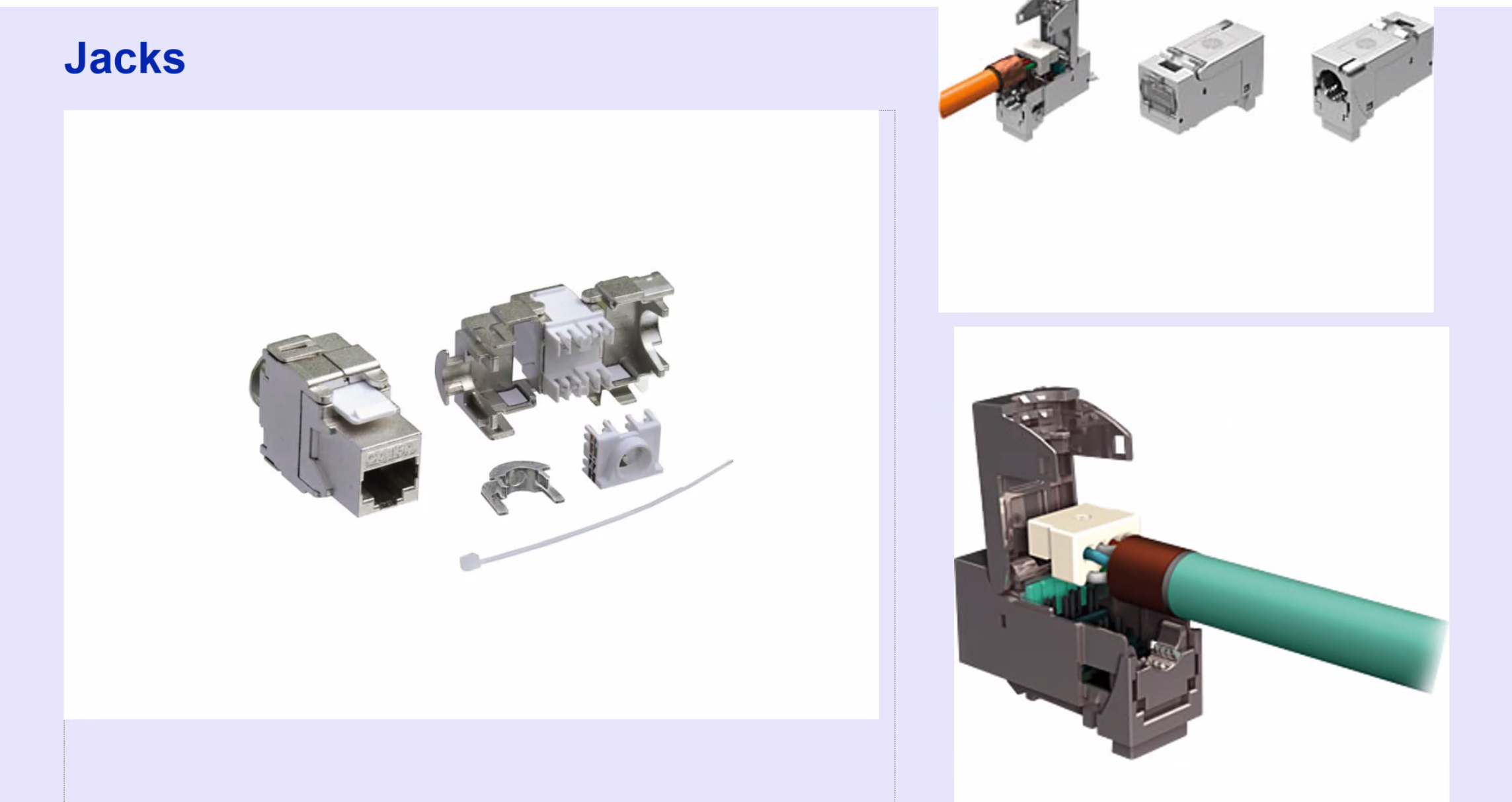

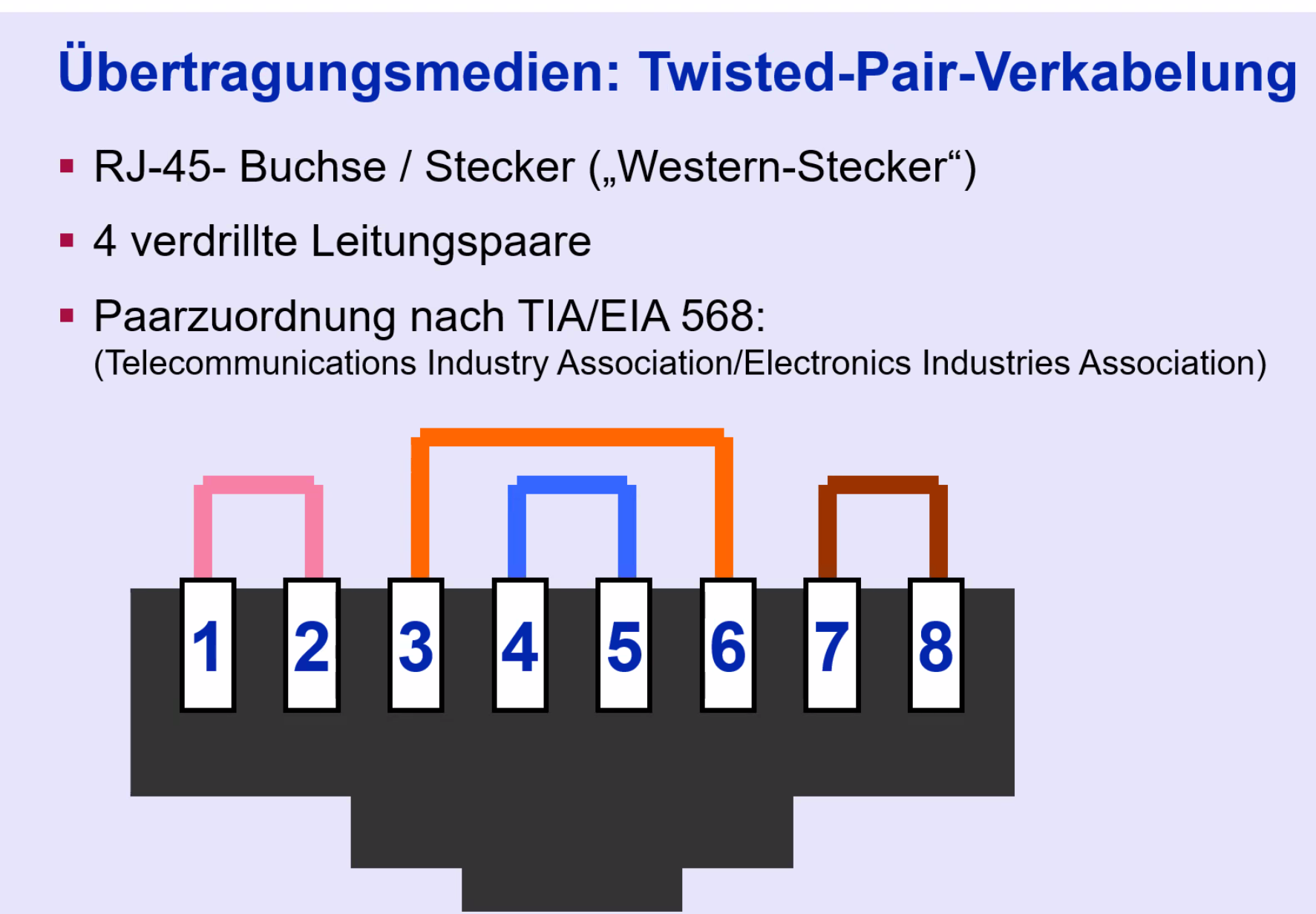

Twisted Pair Verkablung in RJ-45

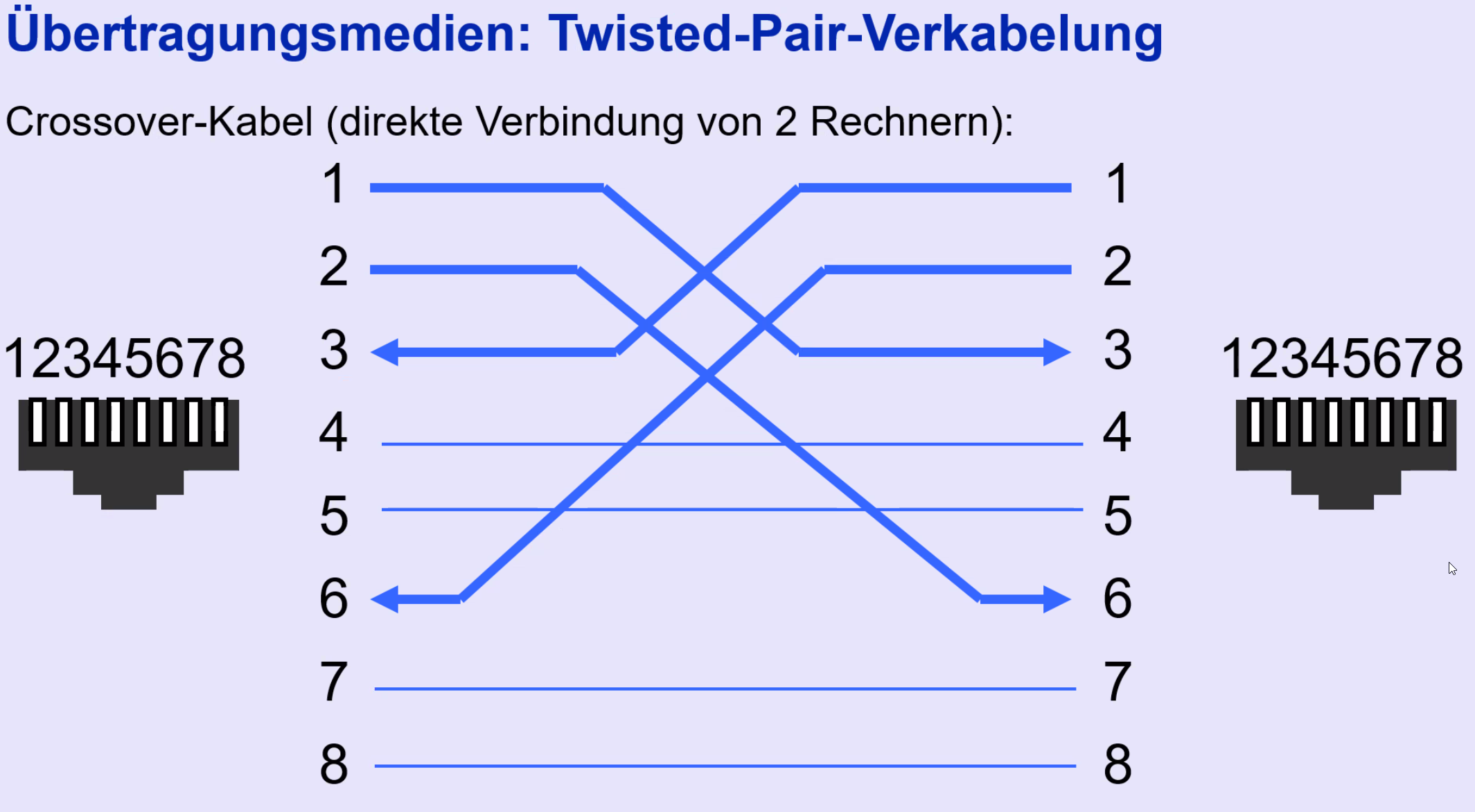

Bei direkter Verbindung von PC to PC muss man ein Crossover-Kabel verwenden (oder eine aktuelle Netzwerkkarte)

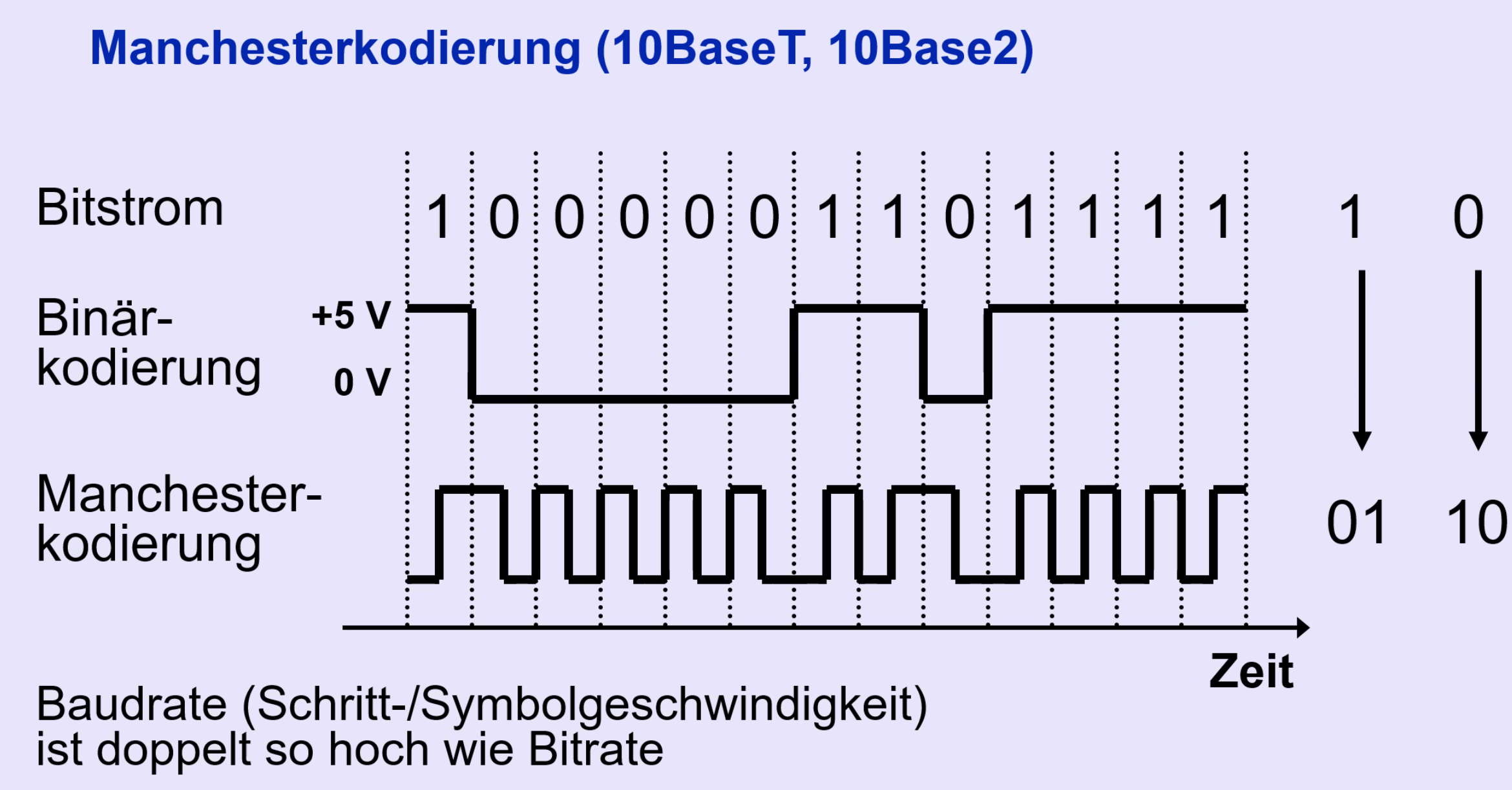

Manchesterkodierung

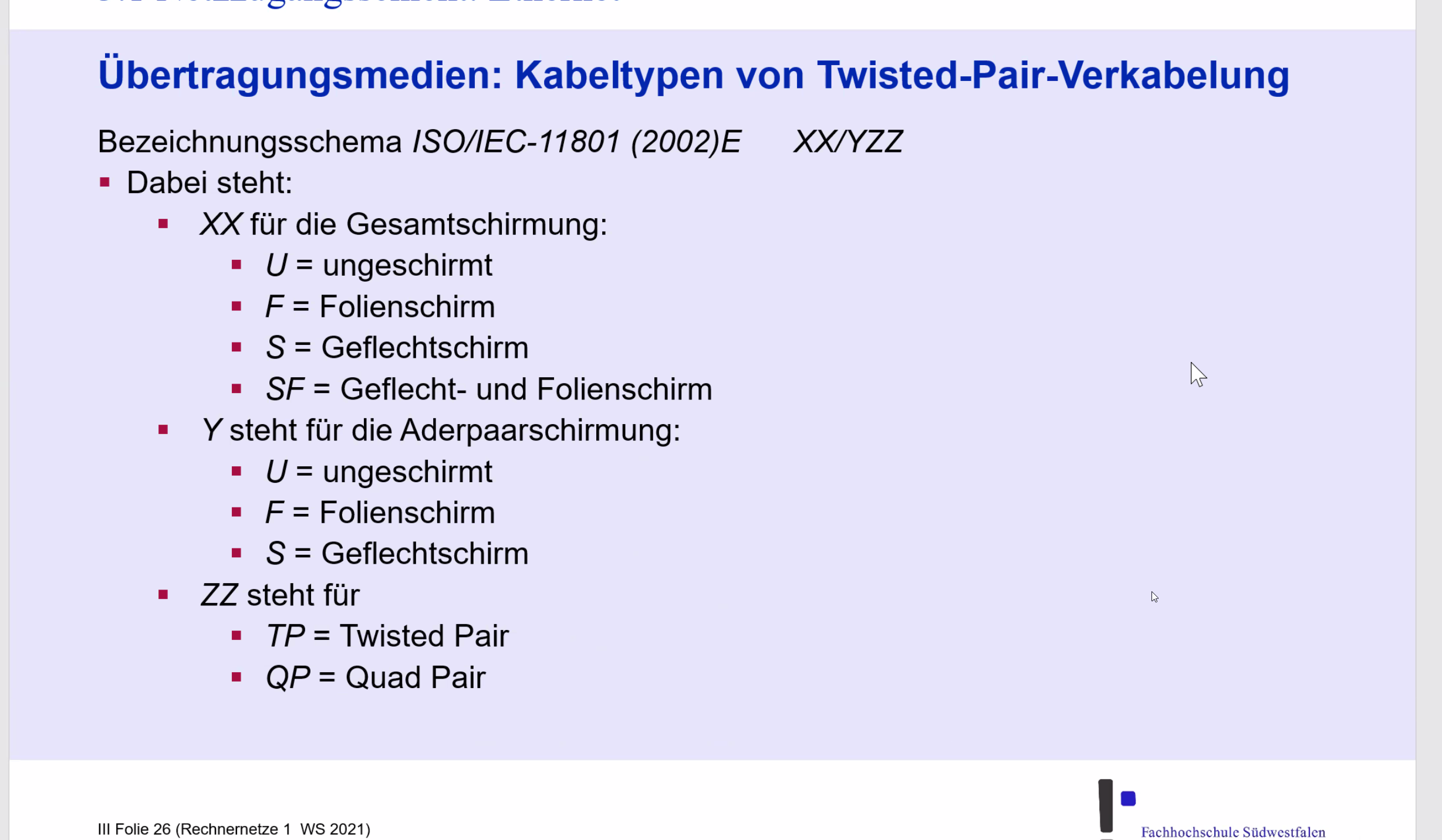

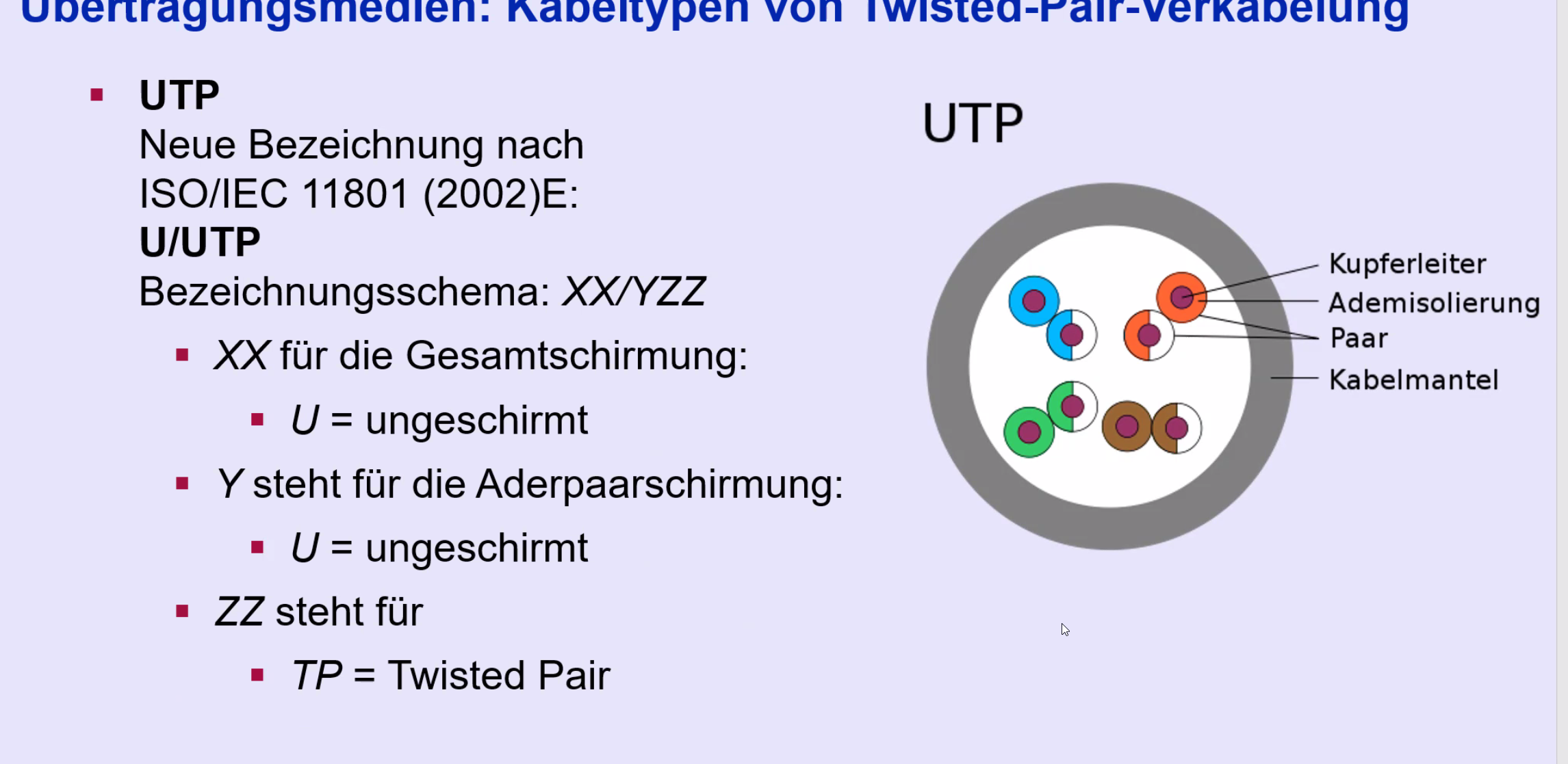

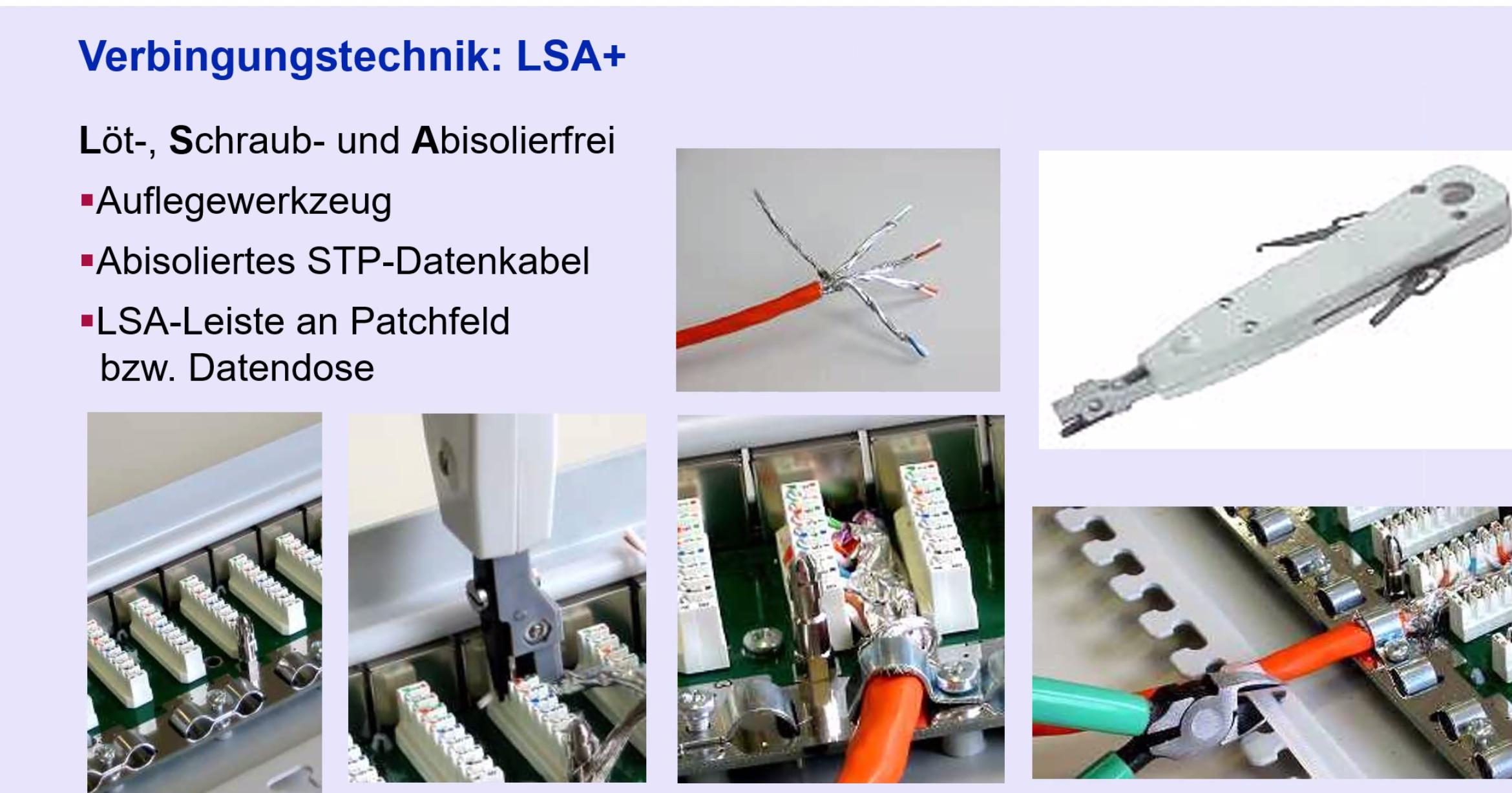

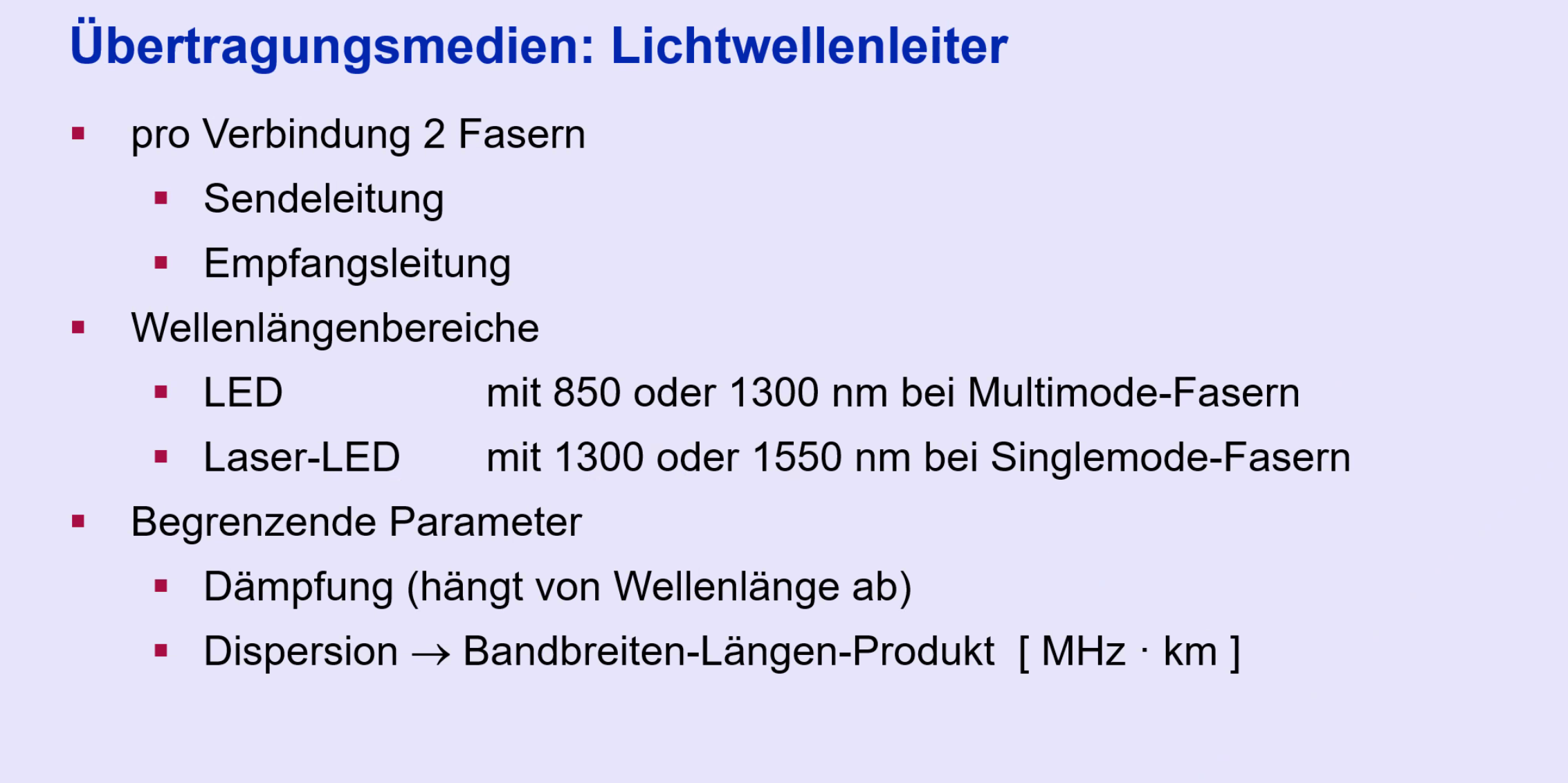

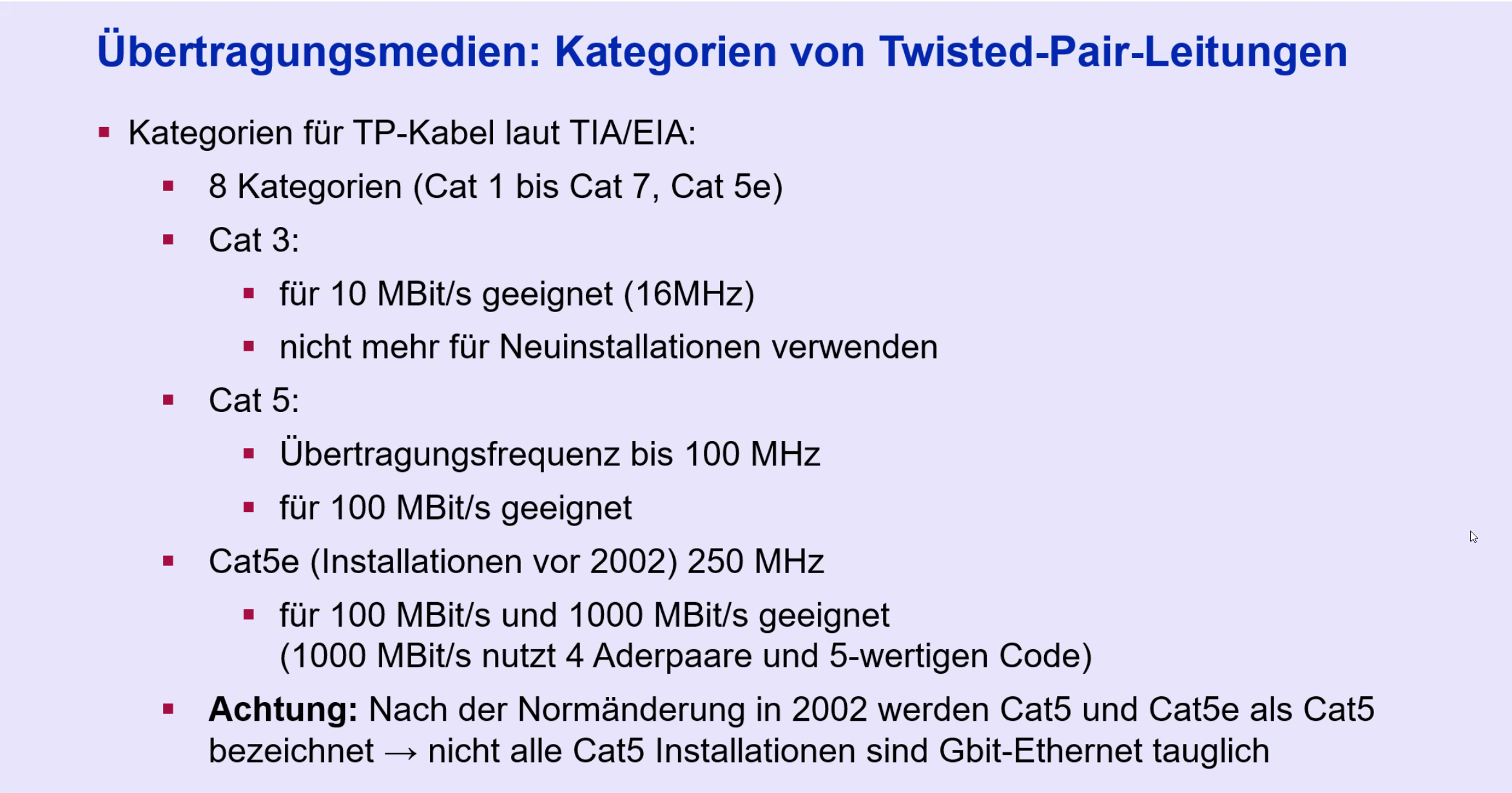

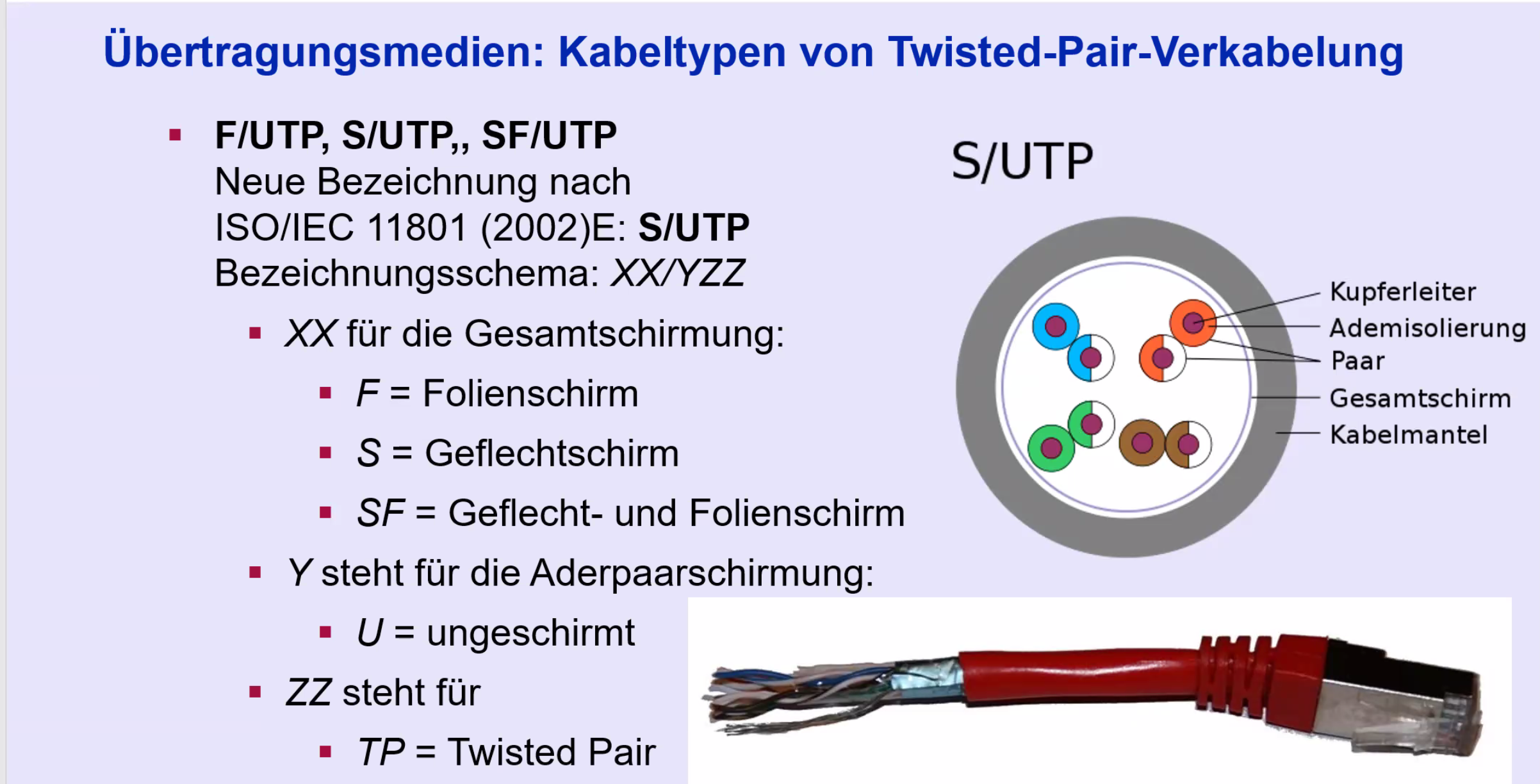

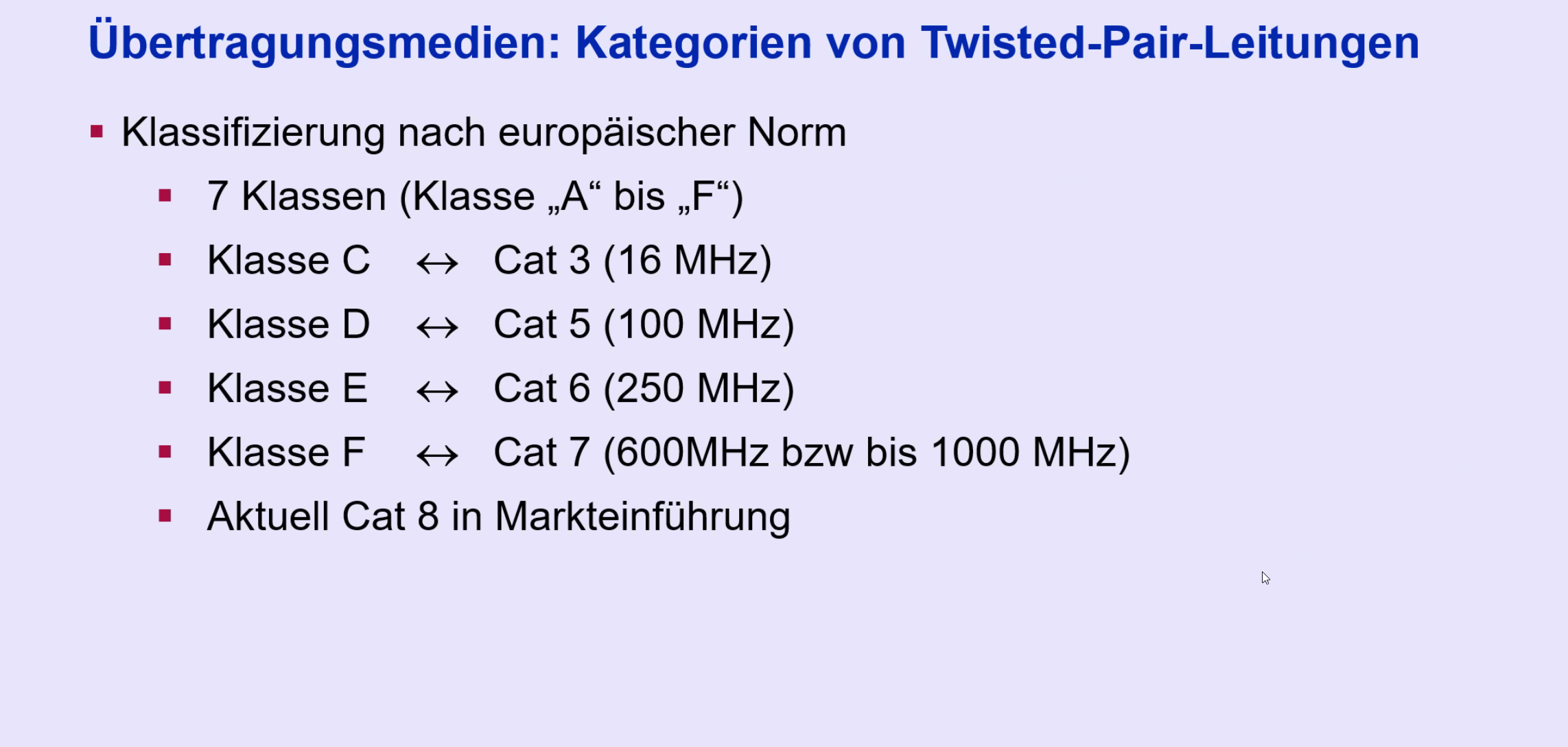

Übertragungsmedien: Twisted-Pair-Verkabelung

Dämpfung:
- Reduzierung der eingespeiten Signalamplitude in ABhängigkeit der Leitungslänge
Übersprechen (Crosstalk):
- Störungen durch benachbartes Adernpaar (Unregelmäßigkeiten im Kabelaufbau)
